几种常见电光调制器及其原理
2020-06-15 11:22:11 | 技术支持          浏览量:11503
01 相位调制器(PM)

相位调制器利用的是光学中的一个基本原理:线性电光效应。

线性电光效应

•衡量相位调制的一个关键指标:半波电压----相位改变p需要的电压值。

•半波电压越低,表明效率越高。

d/l

1.1相位调制器的带宽

调制器的另一个关键指标:带宽。目前商用的相位调制器,带宽40GHz。60GHz、100GHz

半波电压

相位调制器的带宽:矛盾解决的方法

行波电极

02 强度调制器(AM)

•基于铌酸锂材料的马赫-曾德尔干涉型调制器(MZM)

MZM基本原理

MZM基本原理

MZM传输函数

MZM基本使用方式

MZM使用方式


•基于电致吸收的调制器(EAM)

EAM基本原理

EAM的传递函数

EAM的优点

03 偏振调制器的原理与结构

•偏振调制器(PolM),顾名思义,电信号控制光载波的偏振态。

•当数字“0”输入时,输出光为+45o方向的线偏振光;当数字“1”输入时,输出光为-45o方向的线偏振光。这样,通过检测光载波的偏振态,就可以恢复出电信号。

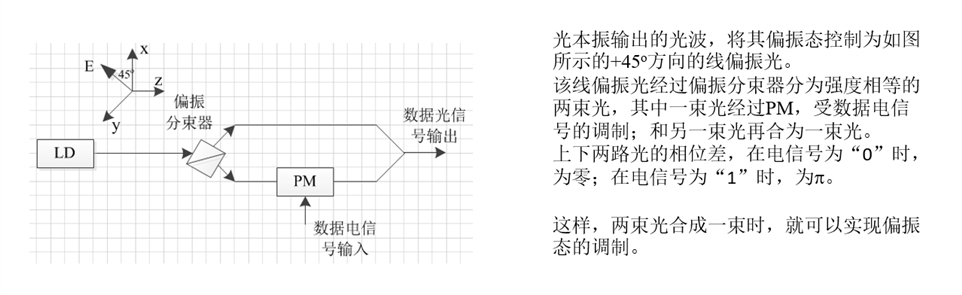

偏振调制器的原理与结构

以上就是几种常见的电光调制器类型及其原理,有什么不明白的或者想咨询的可以在康冠光电官网联系我们了。
