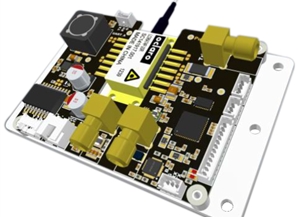

多功能可调激光脉冲产生模块

产品特性

•  三通道同步输出：   1 路光脉冲；2 路电脉冲 。各通道

延时与脉宽均可独立编程。  步长 0.2ns ，动态范围：

0.8ns~10us。

•  支持突发模式，突发次数与频率可编程。

•  光脉冲提供三种工作模式：

1.  普通模式。

2.  滤波器模式：有效抑制弛豫振荡，平滑前沿，适 合带放大器的应用。

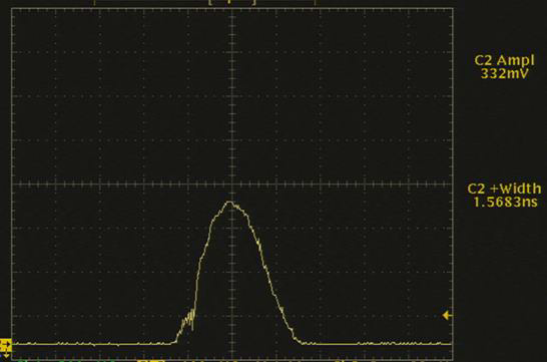

3.  增益切换模式：根据激光器特性将脉宽压缩至 80ps~1ns 的亚纳秒区间。

•  电信号通道间抖动小于 100ps；光信号通道间抖动小于 500ps。

•  支持内外触发模式，触发频率范围：   1Hz~19MHz，内触发步长：   1Hz。

•  5V~15V 宽工作电压范围。

•  可选 830nm~1550nm 不同波长；  峰值功率：   10mW~1W。

•  2 组通信接口可同时工作：

1.   UARTA_TTL 与 RS422 或 RS485 任选其一。

2.   UARTB_TTL。

•  激光器工作温度范围：  5°C ~45°C  ，0.1°C 步长。

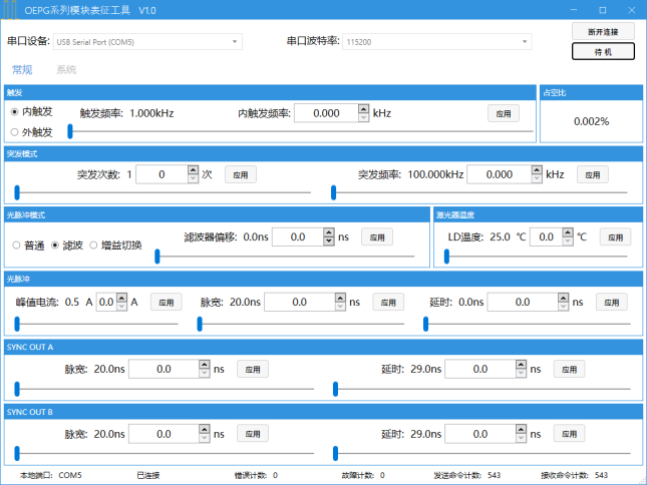

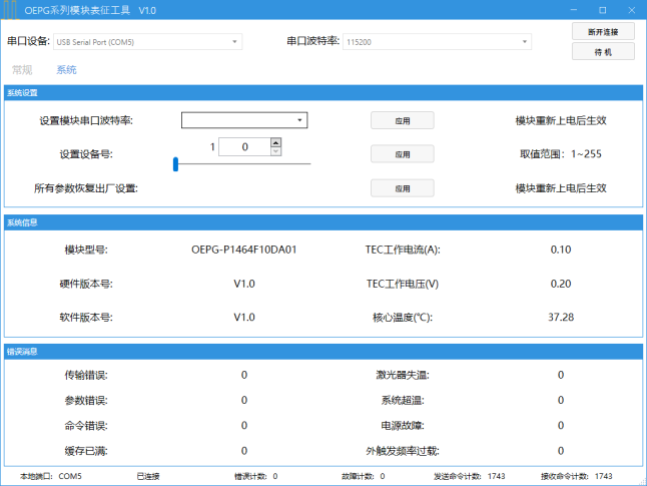

•  提供功能完备的上位机软件与通信协议:

• 可选配堆叠式控制面板脱机工作。

特性描述

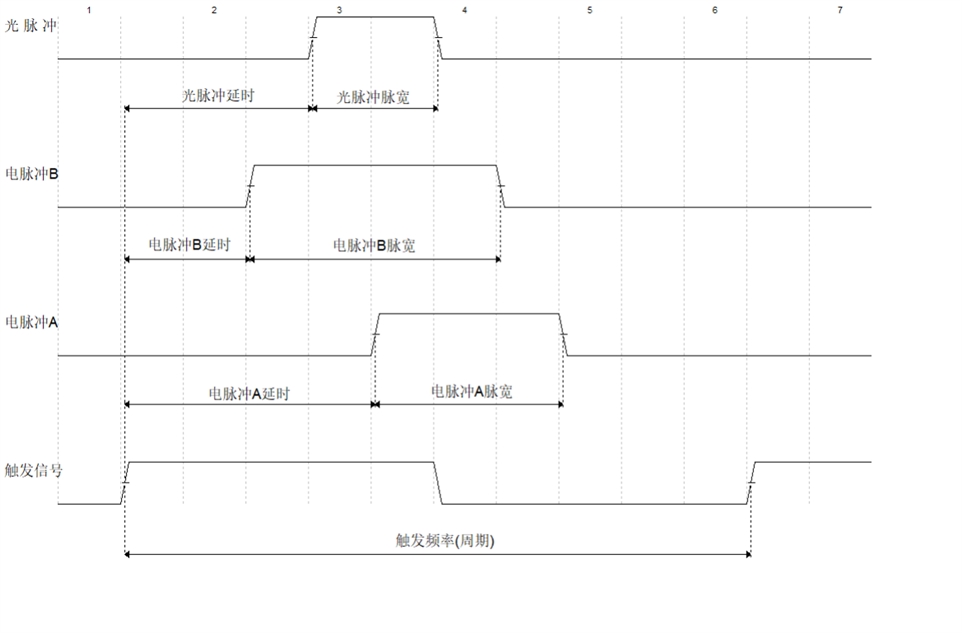

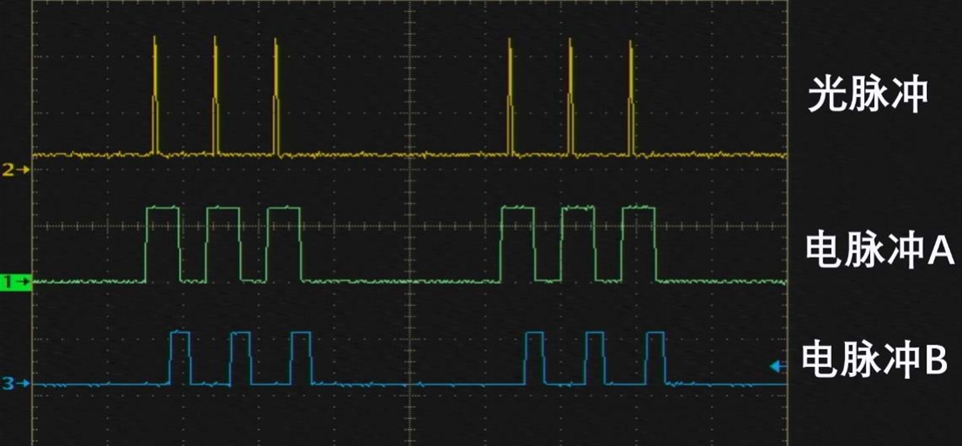

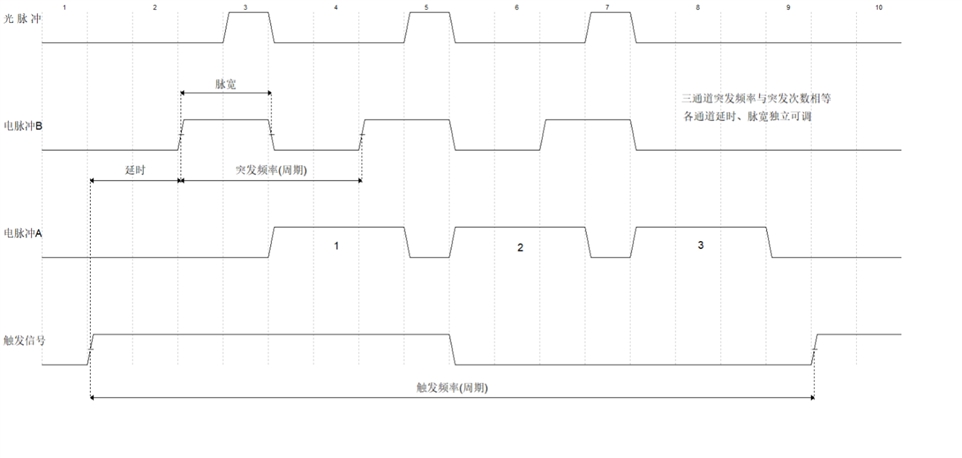

                               突发模式实测波形：可见三个通道呈现不同延时与脉宽。但各通道突发频率(周期)与次数相等。

● 滤波器特性：

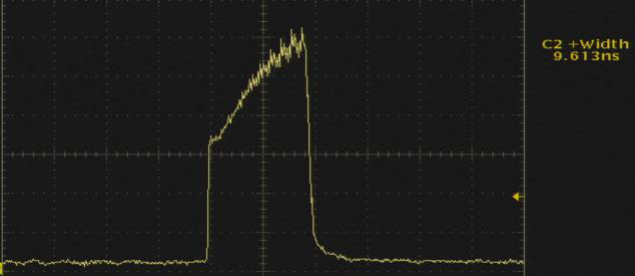

普通模式

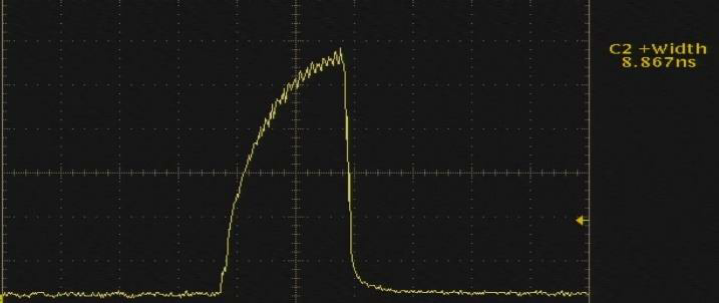

滤波器模式

普通模式

滤波器模式

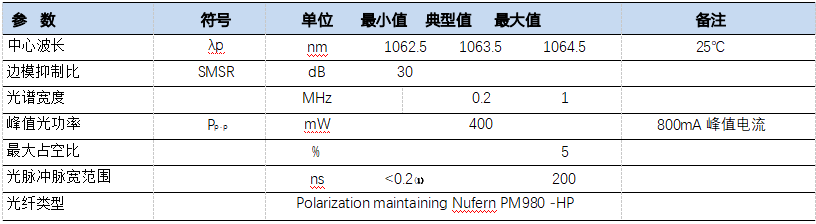

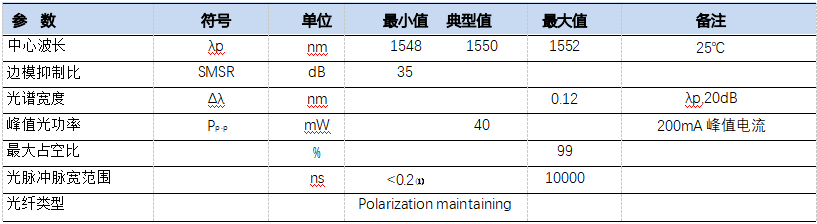

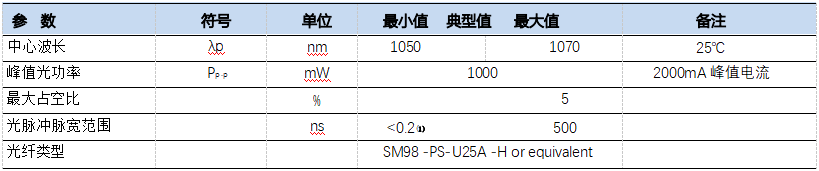

参数选型

*最小脉宽实现条件：增益切换模式，200mA 峰值电流。

*最小脉宽实现条件：增益切换模式，500mA 峰值电流

* 最小脉宽实现条件：增益切换模式，200mA 峰值电流。

注：由于激光器特性，滤波器模式只在 200mA 峰值电流时有效，建议峰值电流固定在 200mA。该模块最大占空比>90%，可实现准连续波。

技术规格

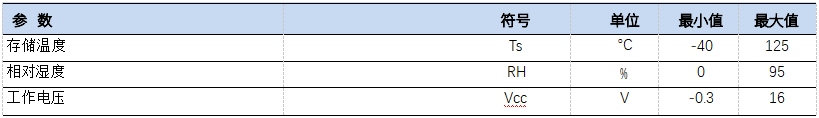

极限条件：

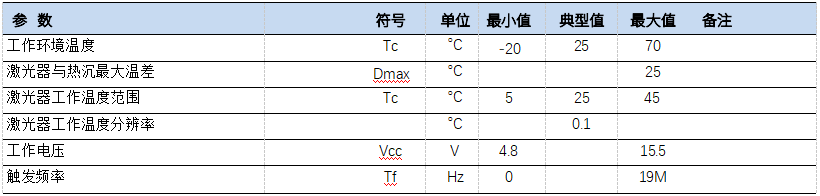

推荐工作条件：

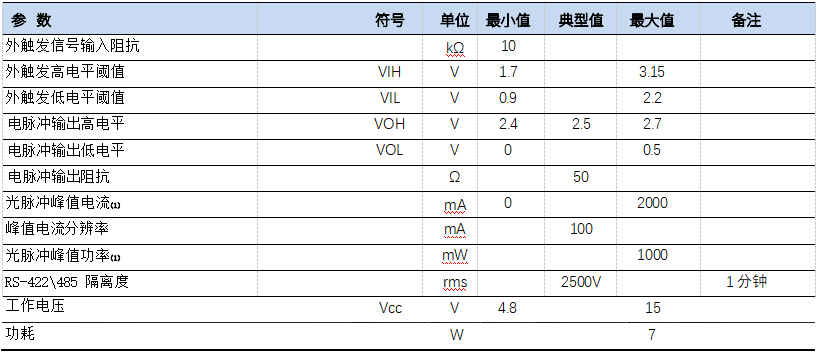

电气特性：

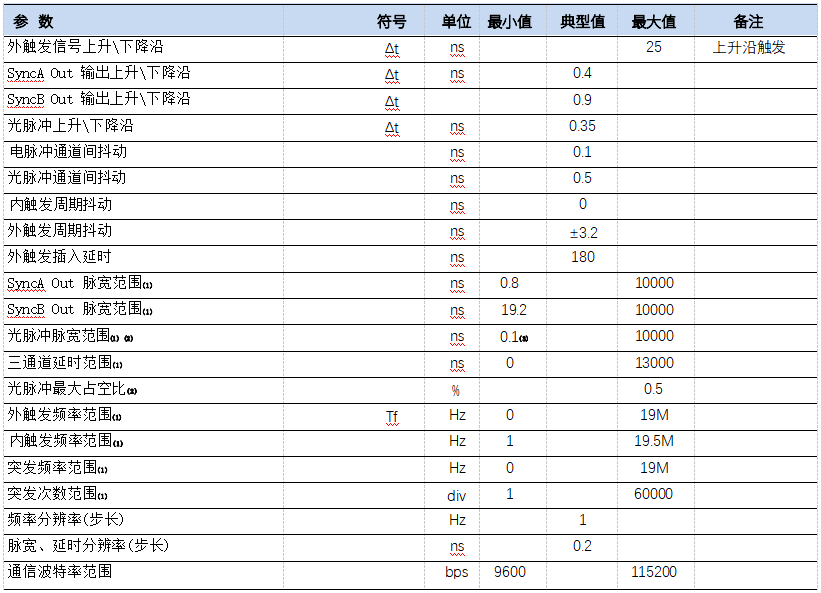

时域特性：

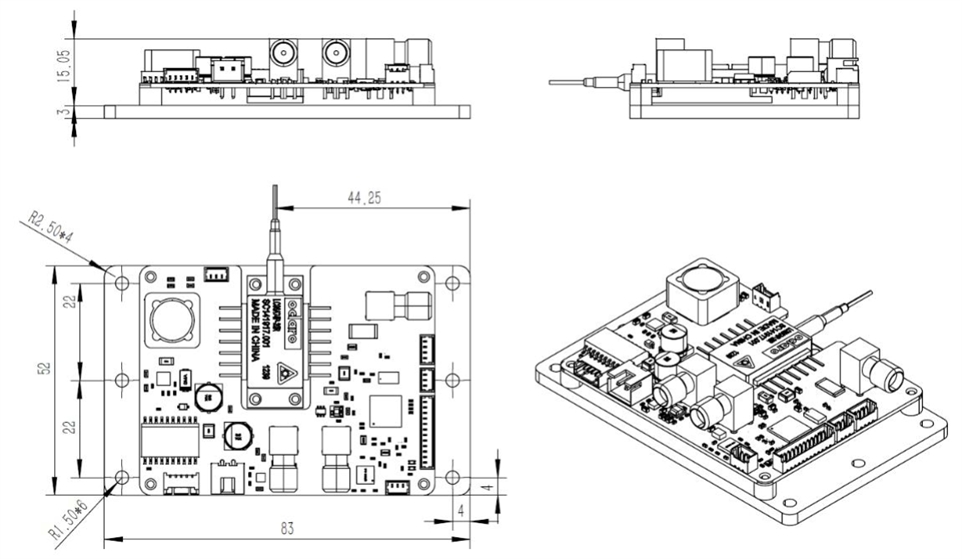

结构尺寸
