一体化载波抑制单边带，让复杂频谱操控变得更简单 | KG-ModBox-SSB系列

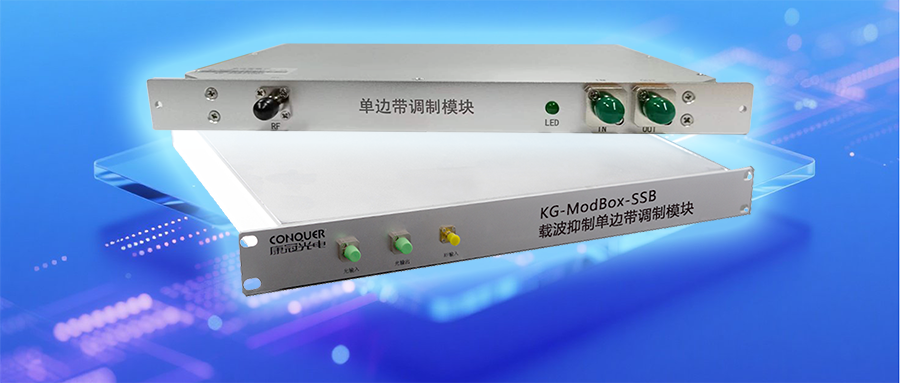

KG-ModBox-SSB系列载波抑制单边带调制模块海报图

在光通信与射频集成领域，如何突破传统调制模块的分散性瓶颈、提升信号传输的稳定性与便捷性，始终是行业深耕的核心命题。康冠光电深耕技术研发，重磅推出拥有完全自主知识产权的KG-ModBox-SSB系列载波抑制单边带调制模块，为行业技术升级注入全新动能！

这款高度集成化的仪器单元，创新性地将双平行Mach-Zehnder调制器、偏压控制器、射频驱动器、移相器等关键部件融为一体，彻底告别了传统方案中多部件拼接的繁琐操作。通过精细化的驱动电路设计与智能化程序控制，模块可精准实现抑制载波单边带的稳定产生，不仅极大降低了用户的操作门槛，更显著提升了MZ强度调制器的长期运行可靠性。

从核心技术自主可控到集成设计的匠心巧思，康冠光电更懂行业对定制化解决方案的需求。该系列模块支持根据用户具体应用场景提供个性化定制服务，无论是科研实验还是工业量产，都能精准匹配需求，助力用户在技术创新路上少走弯路。

告别繁琐，拥抱可靠。KG-ModBox-SSB系列，让先进的光学调制技术，变得前所未有地触手可及。

KG-ModBox-SSB系列载波抑制单边带调制模块

产品描述

KG-ModBox-SSB系列载波抑制单边带调制模块是康冠光电拥有自主知识产权的高度集成化产品，该仪器单元将双平行Mach-Zehnder调制器、偏压控制器、射频驱动器、移相器等必要部件集成于一体，通过驱动电路和程序控制实现抑制载波单边带的产生，这不但方便了用户的使用，而且大大提高了MZ强度调制器的可靠性，并可根据用户要求提供定制化服务。

产品特点

l 低插入损耗

l 高工作带宽

l 交流220V/适配器

应用领域

l LFMCW激光

l 微波光子学

l 教学、实验演示系统

l 抑制载波单边带调制实现波长可调谐

原理示图

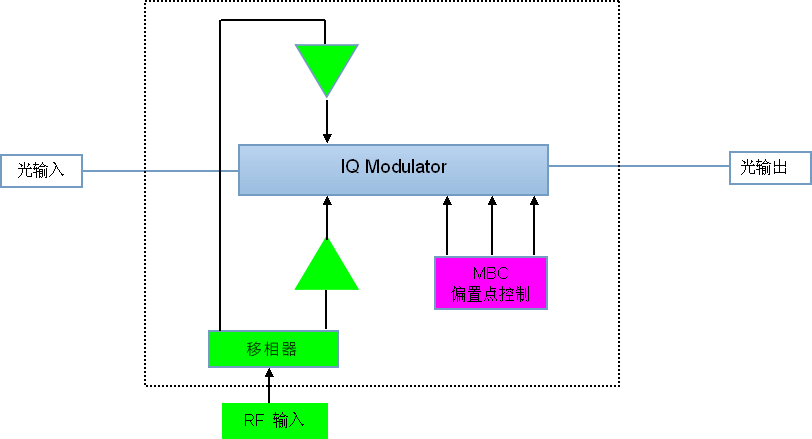

载波抑制单边带原理框图

图1 载波抑制单边带原理框图（放大器可选）

性能参数

参数	符号	最小值	典型值	最大值	单位
射频调制信号（用户提供）
输入信号		2		26	GHz
信号格式		正弦, single ended
阻抗匹配			50		Ω
信号幅度（内置放大器）			100	500	mVp-p
信号幅度（无放大器）		3	3.5	4	Vp-p
载波光源参数（用户提供）
激光类型	DFB光源或波长可调谐光源
波长		1510		1560	nm
线宽		-		3	MHz
偏振消光比		20		-	dB
功率		10	20	50	mW
调制器规格参数
调制器类型	X-cut 双平行M-Z调制器
调制器带宽S21@3dB			20	26	GHz
插入损耗		5	7	8	dB
啁啾		﹣0.1	0	﹢0.1	-
回损		﹣45	﹣50	-	dB
射频驱动器带宽S21@3dB			20	26	GHz
偏压控制器参数
自动反馈式偏压控制器		抖动方式
抖动信号频率		400	1000	1400	Hz
抖动信号振幅		10	50	1000	mV
预置工作点		最低点
CS-SSB光输出信号
边带抑制比@1550 nm		20	22	-	dB
输出光功率¹^*			-14		dBm
接口
光纤连接器接口		标准熊猫型保偏光纤 FC/APC
输入射频信号接口		SMA（50Ω）
其他参数
工作温度		﹢15	-	﹢35	ºC
储藏温度		﹣40	-	﹢75	ºC
电源供电		110	220	240	V
电源供电		50	-	60	Hz
设备机箱尺寸		标准1U机箱（含驱动）或模块（不含驱动）
