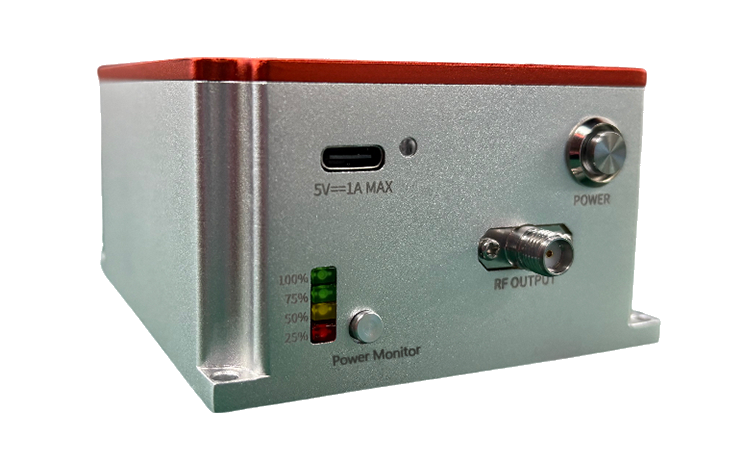

KG-PD系列内置电池高速光电探测器
KG-PD系列内置电池高速光电探测器采用了高性能PIN探测器，单模光纤耦合输入，具有高增益、高灵敏度、直流/交流耦合输出、增益平坦等特点，主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。
产品特点
光谱范围：GaAs: 700-900nm, InGaAs：1000-1700nm
3dB带宽：10G, 20G, 40G, 50G, 70GHz
内置容量6000mAh超长续航锂电池
充电接口：Type-C，充电时指示灯为红色，充满时指示灯为蓝色
Power Monitor按键：四个指示电量LED灯，只亮红灯时应及时充电
结构紧凑，DC/AC耦合输出可选
应用领域
40G光纤通信系统
60GHz微波光子学
微波链路
高速光波特性分析
性能参数
|
型号 |
响应波长 |
带宽 |
响应度 |
探测器 类型 |
输出 耦合方式 |
光纤类型 |
饱和 光功率 |
|
PD-10G-A |
1000-1700nm |
＞10GHz |
0.6@1064nm 0.8@1310nm 0.9@1550nm |
InGaAs/PIN |
DC or AC |
SMF or MMF |
10dBm |
|
PD-10G-B |
700-900nm |
0.4@780nm 0.5@850nm |
GaAs/PIN |
10dBm |
|||
|
PD-20G-A |
1000-1700nm |
＞20GHz |
0.6@1064nm 0.8@1310nm 0.85@1550nm |
InGaAs/PIN |
10dBm |
||
|
PD-20G-B |
700-900nm |
0.4@780nm 0.5@850nm |
GaAs/PIN |
10dBm |
|||
|
PD-40G-A |
1000-1700nm |
＞35GHz |
0.4@1064nm 0.6@1310nm 0.7@1550nm |
InGaAs/PIN |
SMF only |
10dBm |
|
|
PD-50G-A |
1000-1700nm |
＞45GHz |
@1310nm @1550nm |
InGaAs/PIN |
10dBm |
||
|
PD-70G-A |
1000-1700nm |
＞65GHz |
0.5@1310nm 0.6@1550nm |
InGaAs/PIN |
10dBm |
工作条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin |
mW |
|
|
10 |
|
工作电压 |
Vop |
V |
|
+12 |
+13.5 |
|
工作温度 |
Top |
ºC |
-10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
特性曲线

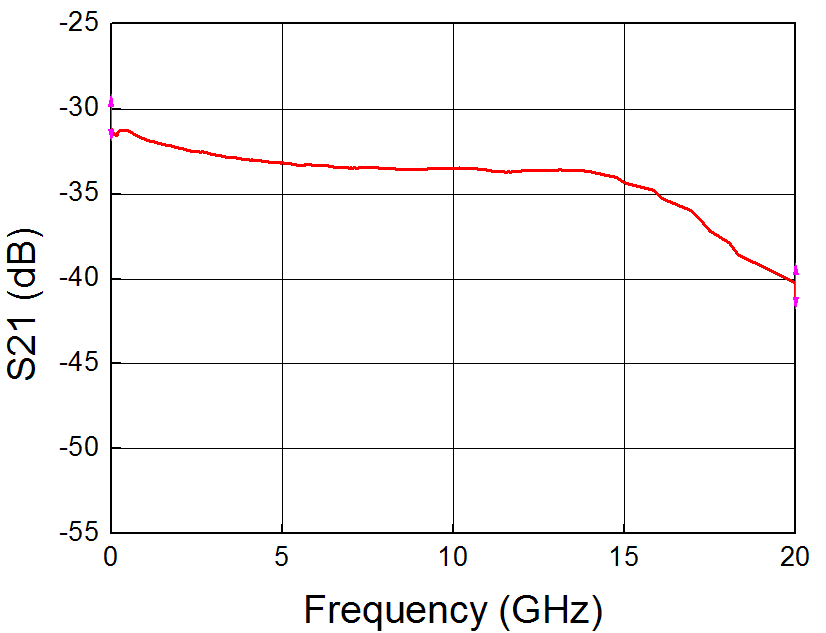

(a) KG-PD-10G

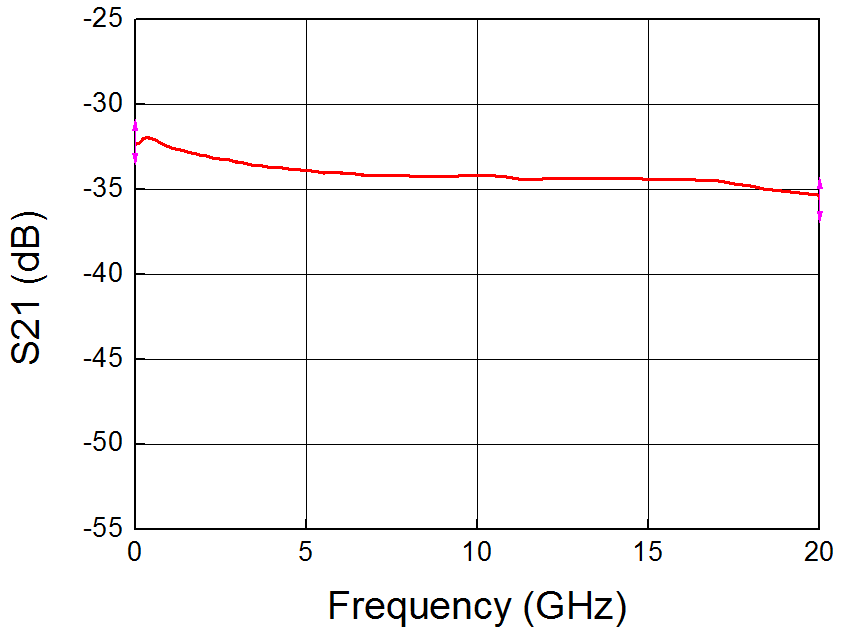

(b) KG-PD-20G

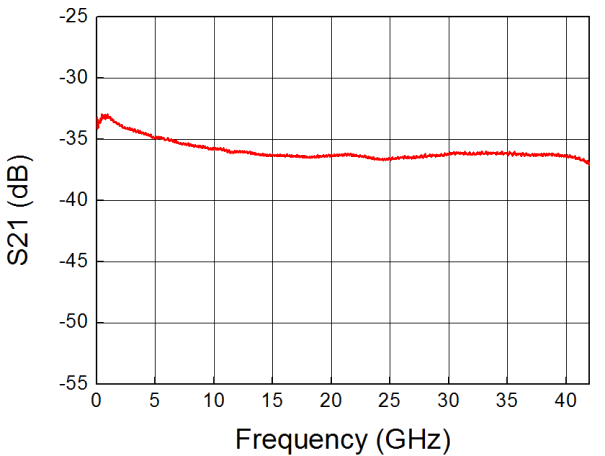

(c) KG-PD-40G

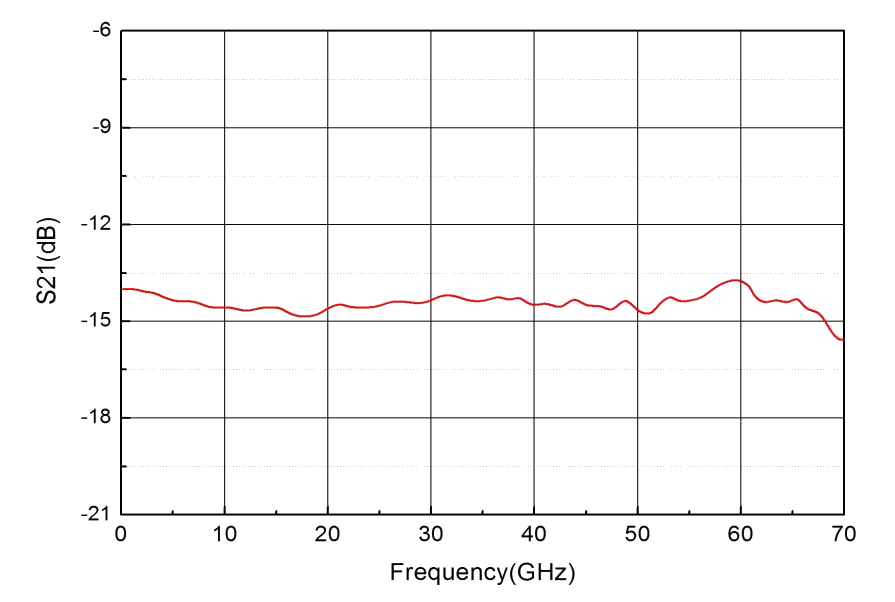

(d) KG-PD-70G

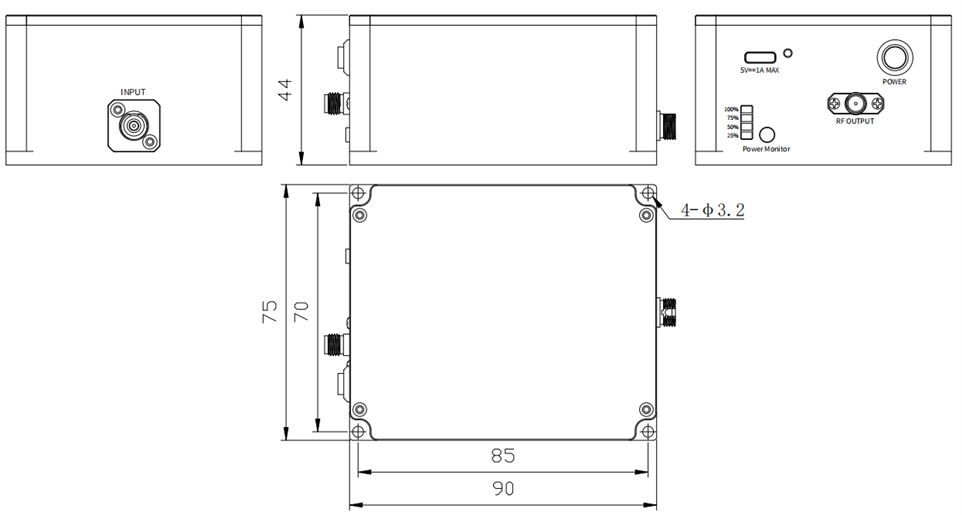

封装尺寸
|
端口 |
|
|
光纤接头 |
FC/APC or FC/PC |
|
射频接头 |
2.92mm (f) or V(f) |
|
输出阻抗 |
50Ω |
|
输出耦合方式 |
DC or AC |
|
固定孔 |
φ3.2 |
|
外形尺寸 |
90mm×75mm×44mm |
订货信息
|
KG |
PD |
50G |
XX |
XX |
|
|
探测器 Photodetector |
工作带宽： 10G---10GHz 20G---20GHz 40G---40GHz
50G---50 GHz |
电信号输出： DC---直流耦合输出 AC---交流耦合输出 |
接头类型： FP---FC/PC FA---FC/APC |
*如有特殊要求请联系我公司销售人员
