偏压式硅光电探测器 | PYD10A2偏压探测器
产品描述
PYD10A2偏压探测器是内置12V反向偏压的硅光电探测器，适配自由空间光路，广泛用于脉冲激光探测、OCT、弱光快速采集场景。
产品特点
l 光谱范围：200-1100nm
l 3dB带宽：350M
l 内置12V电池
l M4安装孔，可光纤耦合接入
l 结构紧凑，DC耦合
应用领域
l 超快脉冲激光时域波形监测
l OCT光学相干断层成像平衡探测支路
l 自由空间光功率监测

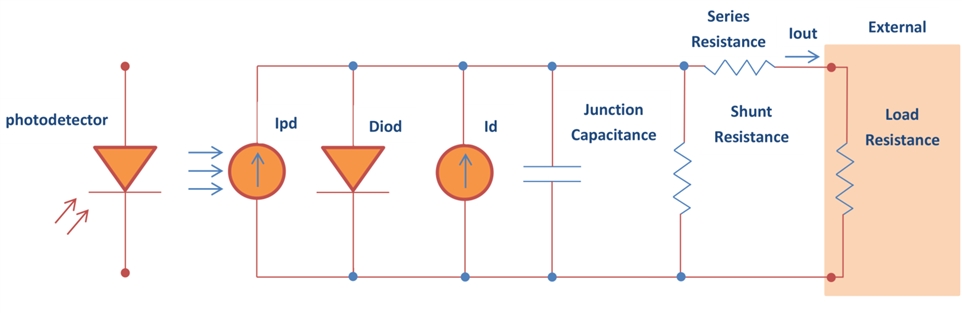

光电二极管等效模型
关键指标
|
参数 |
符号 |
指标 |
|
探测芯片材料 |
- |
Si硅 |
|
光敏有源区 |
- |
Ø1.0 mm (0.8 mm2 ) |
|
工作温度响应波长范围 |
λ |
200-1100nm |
|
峰值响应波长 |
λ p |
730nm (Typ.) |
|
峰值响应度 |
Â( λ p) |
0.44A/W (Typ.) |
|
结电容 |
Cj |
6 pF (Typ.) |
|
上升时间 |
tr |
1 ns (Typ.) |
|
峰值波长等效噪声功率（NEP） |
- |
5.0 x 10-14 W/√Hz (Typ.) |
|
反向偏置电压 |
Vr |
10V |
|
暗电流 |
Id |
0.3 nA (Typ.) 2.5 nA (Max) |
|
输出光电流范围 |
Iout |
0 to 10 mA |
工作条件
|
供电系统 |
内置23A型号12V直流电池，容量40mAh |
|
低电量判定 |
高阻输出电压约9V，50Ω负载输出约170mV，可通过电量检测按键查看剩余电量 |
|
光路开关 |
滑动式开关 |
|
电量检测 |
自复位按压按键 |
|
光学配件 |
标配SM1T1光学耦合镜筒、SM1RR锁紧环、SM1T1 FC接头 |
|
输出接口 |
BNC射频接口，直流耦合输出，适配示波器，锁相放大器等设备 |
|
结构尺寸 |
47x59x22.4mm |
|
工作温度 |
10-50℃ |
|
存储温度 |
-20-70℃ |

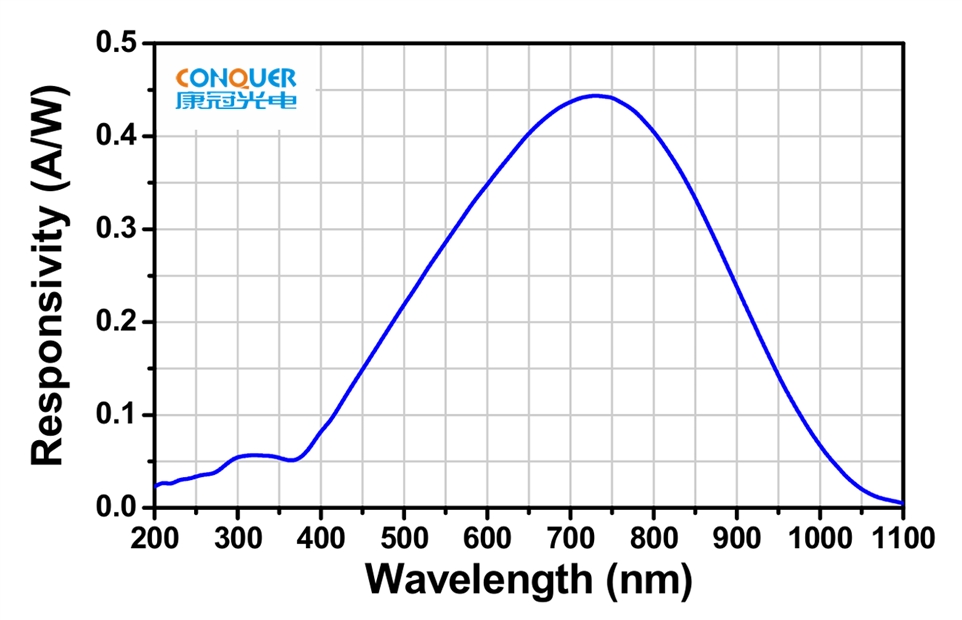

特性曲线

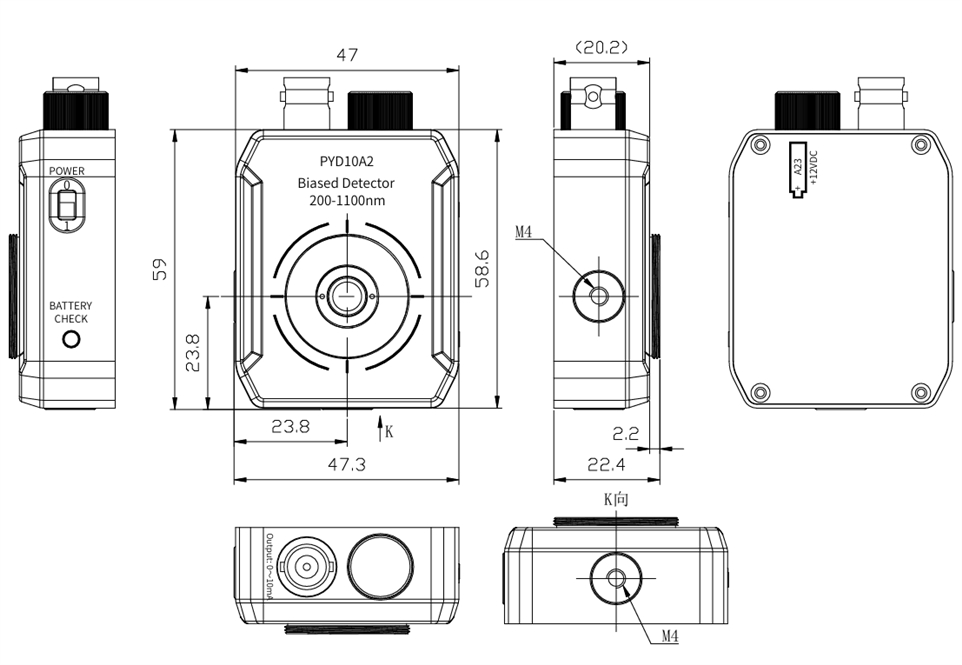

结构尺寸
订货信息
|
KG |
PYD10A2 |
XXX |
XX |
XX |
|
|
偏压探测器 |
-3dB 带宽： 350----350M
|
光谱范围： 02----200nm 11----1100nm
|
接头类型： FP---FC/PC FA---FC/APC FF---FC/FS |
