KG-PD-10G型10GHz高速光探测模块
KG-PD-10G型10GHz高速光探测模块 含附件
KG-PD-10G型10GHz高速光探测模块采用了高性能10GHz PIN探测器,单模/多模光纤耦合输入,SMA连接器输出,具有高增益、高灵敏度、直流/交流耦合输出、增益平坦等特点,主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。
附件下载

KG-PD-1G型1GHz模拟光探测模块

产品描述:

   KG-PD-10G型10GHz高速光探测模块采用了高性能10GHz PIN探测器,单模/多模光纤耦合输入,SMA连接器输出,具有高增益、高灵敏度、直流/交流耦合输出、增益平坦等特点,主要应用于高速光纤传输系统、ROF以及光纤传感系统等领域。

产品特点:

    光谱范围:850~1650nm

  3dB带宽可达10GHz

  光纤耦合输入



应用领域:


  高速光脉冲探测

  高速光纤通信系统

  微波链路

  布里渊光纤传感系统



性能参数:

参数

符号

单位

最小值

典型值

最大值

测试条件

响应波长

l

nm

850



1650



-3dB带宽

BW

GHz

10







暗电流

Id

nA





10

25ºC

响应度

R

A/W

0.8





l=1550nm

上升时间

Tr

ps



35





偏振相关损耗

PDL

dB

0.2



0.6



光回损

ORL

dB





-35



增益

G

V/W



40

-



电回损

S22

dB





-10

DC-10GHz

输出阻抗

Z

W



50





工作电压

Vop

V

DC 5V

外形尺寸

LxWxH

mm

100 x 100 x 34

输入光纤



单模光纤/多模光纤

光纤接头



FC/PCFC/APC

输出接口



SMA(f)


极限条件:

参数

符号

单位

最小值

典型值

最大值

输入光功率

Pin

mW





10

工作电压

Vop

V

4.5



6.5

工作温度

Top

ºC

-10



60

储存温度

Tst

ºC

-40



85

湿度

RH

%

5



90

封装尺寸:

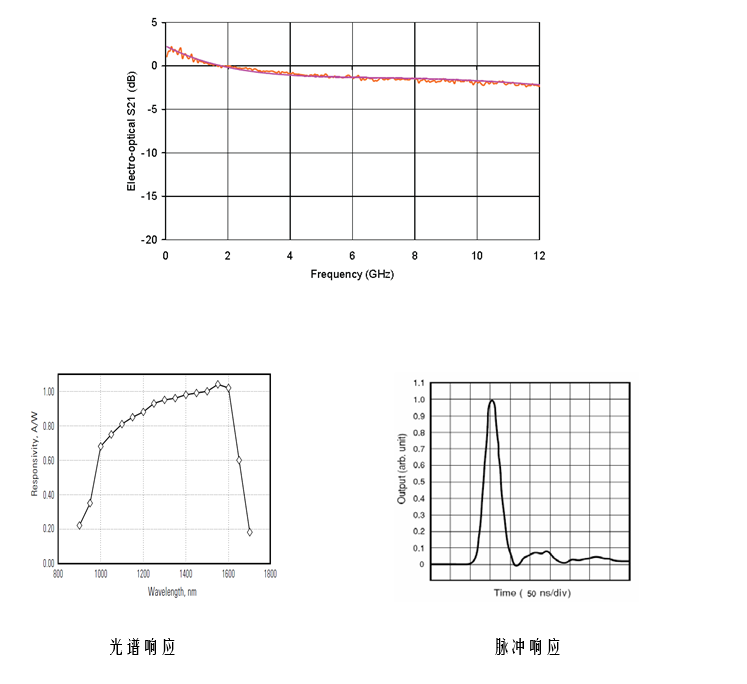

特性曲线:







订货信息:

KG

PD

10G

A

XX

XX

XX



光探测模块

Photodetector

-3dB带宽:

10---10 GHz

工作波长:

850~1650 nm



SM----单模光纤

MM----多模光纤

接头类型:

FP---FC/PC

FA---FC/APC

耦合方式:

DC

AC

如有特殊需求,请联系我们销售人员
