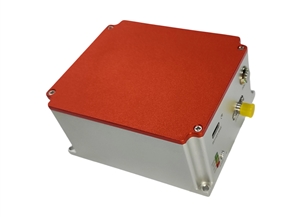

KG-PD系列 模拟宽带光探测器
KG-PD系列 模拟宽带光探测器 含附件
康冠KG-PD-XX系列模拟宽带光探测器是专门针对模拟光纤通信设计的一款高性能光探测器,采用高可靠性的平面PIN光电二极管,气密封装,不带低噪声RF放大器。具有高响应度、高带宽、高线性、使用方面等特点,可广泛应用于光纤延迟线,微波光纤传输链路,相控阵等领域。
附件下载
01
产品描述

康冠KG-PD-XX系列模拟宽带光探测器是专门针对模拟光纤通信设计的一款高性能光探测器,采用高可靠性的平面PIN光电二极管,气密封装,不带低噪声RF放大器。具有高响应度、高带宽、高线性、使用方面等特点,可广泛应用于光纤延迟线微波光纤传输链路,相控阵等领域。



02
产品特点

多种波长:780\850\1064\1310\1550nm

高响应带宽~20GHz

响应度可达0.9A/W@1550nm

优异的RF响应平坦度

高可靠性

根据客户要求配置不同的RF放大器



03
应用领域

微波光子链路

长距离模拟光纤通讯

跟踪,遥测及控制 (TT&C)

延迟线(Delay lines)

相控阵



04
极限条件

参数

单位

最小值

典型值

最大值

备注

输入光功率

dBm



10


工作电压

V


5V

10


焊接温度/时间

/s



250/5


工作温度

-40


-65


储存温度

-40


+85


工作相对湿度

%

5


95


ESD

V



500





05
性能参数

参数

单位

最小值

典型值

最大值

备注

光学特性

探测器类型


PIN


响应波长

nm

780\850\

1064\1310\

1550

Si &

InGaAs

响应度

A/W

0.8

0.9



饱和光功率

dBm


8

10

不带TIA

暗电流

nA



5

50

25

85

光回波损耗

dB

50




光纤类型


SMF-28E


光纤连接器


FC/APC


RF特性

工作带宽-3dB

GHz

6/10/14/18/20


低频截止频率

KHz

50

DC


AC耦合

DC耦合

带内平坦度

dB
-1.5

+1.5

驻波比



1.5

2


输入阻抗

W


50



RF连接器


SMA-F/SMA-M


供电

供电

DC

V


5





06
特性曲线

6G S21曲线


6G S21曲线


18G S21曲线


18G S21曲线



06
封装尺寸(mm)



管脚定义

引出编号

符号

定义

类型

1

VR

3.3V

绝缘子

2

GND

地引脚

绝缘子

3

VT

3.3V

绝缘子




07
订货信息

KG

模拟宽带光接收模块

PD

PD---PD不带放大

PT---TIA放大

XX

调制带宽:

06G---06GHz

10G---10GHz

14G---14GHz

18G---18GHz

20G---20GHz

XX

探测器类型:

A---InGaAs1100-1700nm

B---Si600-1100nm

XX

光纤类型:

SM--单模光纤

PM--保偏光纤

MM--多模光纤

X

光纤接头:

FP---FC/PC

FA---FC/APC

SP---用户指定

XX

输出耦合:

--AC耦合

DC--DC耦合



 *如有特殊要求请联系我公司销售人员
