KG-AM系列780nm铌酸锂电光强度调制器
KG-AM系列780nm铌酸锂电光强度调制器采用先进的质子交换工艺，具有低插入损耗、高调制带宽、低半 波电压等特点， 主要用于空间光通信系统、铯原子时间基准、脉冲发生器、量子光学等领域。
产品特点
- 低插入损耗
- 高调制带宽
- 低半波电压
- 高稳定性
应用领域
- 空间光通信系统
- 铯原子时间基准
- 脉冲发生器
- 量子光学
性能参数
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
|
|
光学参数 |
||||||
|
工作波长 |
入 |
740 |
780 |
800 |
nm |
|
|
插入损耗 |
IL |
|
|
3 |
dB |
|
|
光回波损耗 |
ORL |
|
|
-45 |
dB |
|
|
开关消光比@DC |
ER@DC |
20 |
23 |
|
dB |
|
|
光纤 |
输入端 |
|
PM 780 Panda fiber |
|||
|
输出端 |
|
PM 780 Panda fiber |
||||
|
光纤接口 |
|
FC/PC 、FC/APC 或用户指定 |
||||
|
电学参数 |
||||||
|
工作带宽(-3dB) |
S21 |
0.01~10 |
GHz |
|||
|
带宽波动 |
|
|
0.5 |
1 |
dB |
|
|
半波电压 Vpi |
RF |
Vπ@50KHz |
|
3 |
3.5 |
V |
|
Bias |
Vπ@Bias |
|
3.5 |
4 |
V |
|
|
电回波损耗 |
S11 |
|
- 12 |
- 10 |
dB |
|
|
输入阻抗 |
RF |
ZRF |
50 |
|
||
|
Bias |
ZBIAS |
1M |
|
|||
|
电接口 |
|
SMA |
||||
极极条件
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率 |
Pin,Max |
dBm |
|
|
10 |
|
RF 端输入功率 |
|
dBm |
|
|
28 |
|
Bias 端偏置电压 |
Vbias |
V |
-20 |
|
20 |
|
工作温度 |
Top |
ºC |
- 10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |
特性曲线

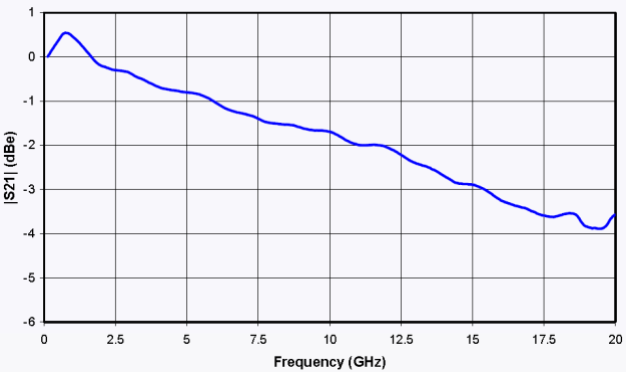

S21 曲线

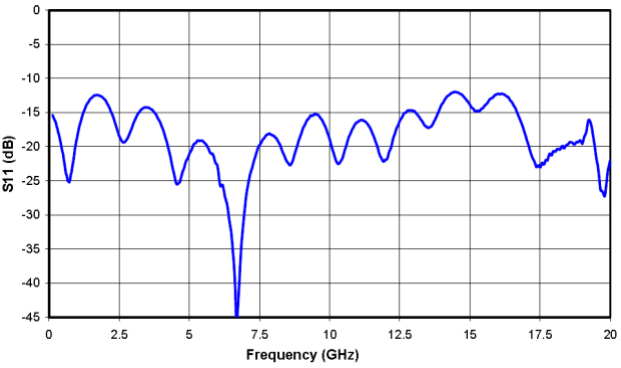

S11 曲线

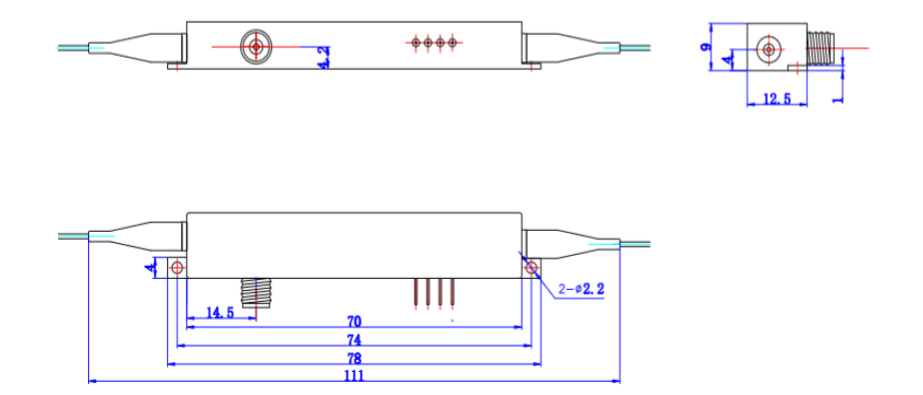

封装尺寸
订货信息
|
KG |
AM |
08 |
XX |
XX |
XX |
|
|
调制器类型：AM---强度调制器 |
工作波长：07---780nm |
工作带宽： 10G--- 10GHz |
输入输出光纤：PP---PM/PM |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
*如有特殊要求请联系我公司销售人员
