KG-PM-10系列1064nm低速电光相位调制器
产品描述：
KG-PM系列1064nm铌酸锂电光相位调制器采用先进的质子交换工艺，具有低插入损耗、高调制带宽、低半波电压等特点，主要用于空间光通信系统、相干合成、光谱展宽、干涉测量等领域。
产品特点：
高调制带宽
低半波电压
低插入损耗
应用领域:
空间光通信系统
相干合成
光谱展宽
干涉测量
性能参数：
|
参数 |
符号 |
最小值 |
典型值 |
最大值 |
单位 |
||
|
光学参数 |
|||||||
|
工作波长 |
l |
1030 |
1060 |
1090 |
nm |
||
|
插入损耗 |
IL |
2.0 |
2.5 |
3 |
dB |
||
|
光回波损耗 |
ORL |
- |
- |
-45 |
dB |
||
|
光纤 |
输入端 |
|
PM 980 Panda fiber |
||||
|
输出端 |
|
PM 980 Panda fiber |
|||||
|
光纤接口 |
|
FC/PC、FC/APC或用户指定 |
|||||
|
电学参数 |
|||||||
|
工作带宽（-3dB） |
S21 |
- |
300 |
- |
MHz |
||
|
RF半波电压Vpi |
标准款 |
Vπ |
|
3.5 |
4.0 |
V |
|
|
-LV |
Vπ |
- |
2.2 |
2.5 |
V |
||
|
RF端输入阻抗 |
ZRF |
10000 |
W |
||||
|
电接口 |
|
3 PIN |
|||||
极限条件：
|
参数 |
符号 |
单位 |
最小值 |
典型值 |
最大值 |
|
输入光功率* |
Pin,Max |
dBm |
|
|
20 |
|
RF端输入功率 |
|
dBm |
|
|
28 |
|
工作温度 |
Top |
ºC |
-10 |
|
60 |
|
储存温度 |
Tst |
ºC |
-40 |
|
85 |
|
湿度 |
RH |
% |
5 |
|
90 |

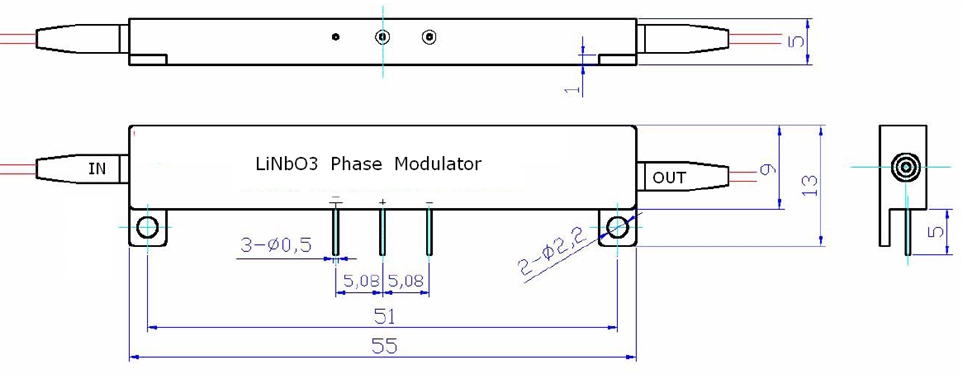

封装尺寸：
KG-PM-10-300M
订货信息：
|
KG |
PM |
10 |
XX |
XX |
XX |
XX |
|
|
调制器类型： PM---相位调制器 |
工作波长： 10---1064nm |
工作带宽： 300M--- DC-300MHz
|
输入输出光纤： PP---PM/PM |
接头： FA---FC/APC FP---FC/PC SP---用户指定 |
半波电压 |
