KG-PM-15-20G系列1550nm高速电光相位调制器


产品描述


基于钛扩散工艺的铌酸锂电光相位调制器具有低插入损耗、高调制带宽、低半波电压、高损伤光功率等特点,主要用于高速光通信系统中光啁啾控制,相干通信系统中的相移,ROF系统中边带的产生以及减小模拟光纤通信系统中的受激布理渊散射(SBS)等领域。


产品特点

调制带宽~20GHz

低半波电压

高损伤光功率

低插入损耗


应用领域

光纤传感、光纤通信

激光相干合成

相位延迟(移向器)

量子通信

ROF系统


性能参数


参数

符号

最小值

典型值

最大值

单位

光学参数

工作波长

l

1520



1570

nm

插入损耗

IL

3

3.5

4

dB

光回波损耗

ORL





-45

dB

光纤

输入端



Panda PM

输出端



Panda PM

光纤接口



FC/PCFC/APC或用户指定

电学参数

3dB带宽

KG-PM-15-20G

S21



18

20

GHz

Vpi @ 50KHz

KG-PM-15-20G

3

4

4.5

V

电回波损耗

S11



-12

-10

dB

匹配阻抗

KG-PM-15-20G

ZRF

50

W

电接口

KG-PM-15-20G



K(f)




极限条件

参数

符号

单位

最小值

典型值

最大值

输入光功率 @1550nm

Pin,Max

dBm





17

RF端输入功率



dBm





27

工作温度

Top

ºC

-10



60

储存温度

Tst

ºC

-40



85

湿度

RH

%

5



90



特性曲线


电光相位调制器特性曲线

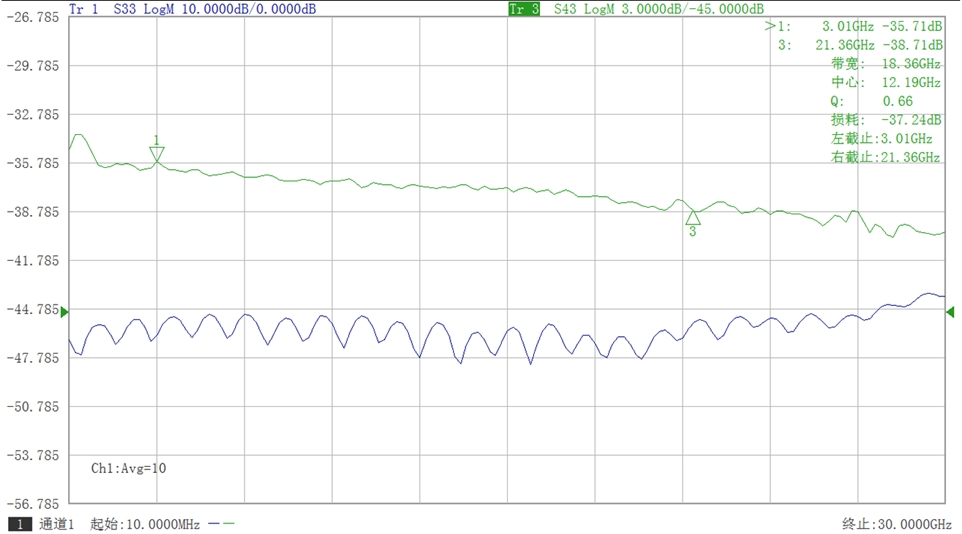

S11&S21曲线




 封装尺寸

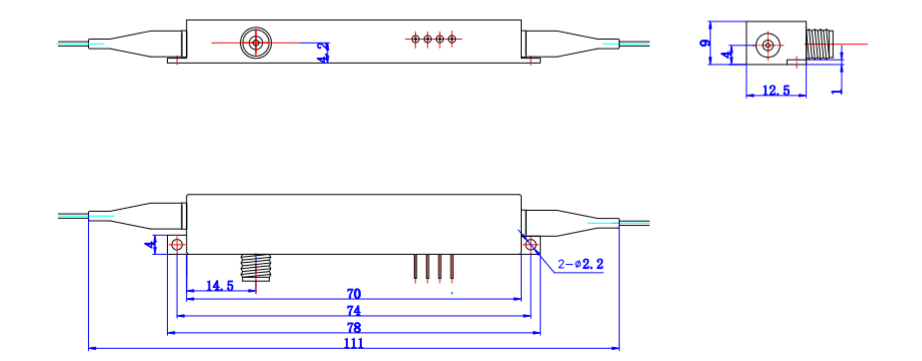

电光相位调制器机械结构图

KG-PM-15-20G 机械结构图



订货信息



KG

PM

W

B

F

C



调制器类型:

PM---相位调制器

工作波长:

15---1550nm

工作带宽:

20G---20GHz

输入输出光纤:

PP---PM/PMF

接头:

FA---FC/APC

FP---FC/PC

SP---用户指定

  *如有特殊要求请联系我公司销售人员
