一、概述

1-18GHz射频光纤传输链路由电光转换模块、光纤和光电转换模块组成。用于将微波信号进行调制后通过光的形式在光纤中传输，可以有效提高抗干扰能力，不会对场分布产生电磁辐射影响，避免使用长微波电缆。模拟射频光纤链频段覆盖1GHz-18GHz。

二、设计方案

模拟射频光纤链路主要连接结构图如下图1所示，主要包含发射端和接收端两部分组成，发射端实现微波射频信号转换为光信号，接收端实现光信号转换为微波射频信号。发射端与接收端分别放置于机房端或者天线端。

图1 射频光纤链路结构框图

               链路中各路信号实现方式如下所述：

射频信号（1GHz~18GHz），发射端使用射频信号加至直调激光器，并使用光纤传输至天线端，接收端通过光电探测器解调出射频信号，再使用射频放大器补偿链路射频增益。

三、测试数据

3.1 性能参数

3.2 通用参数

四、结构尺寸

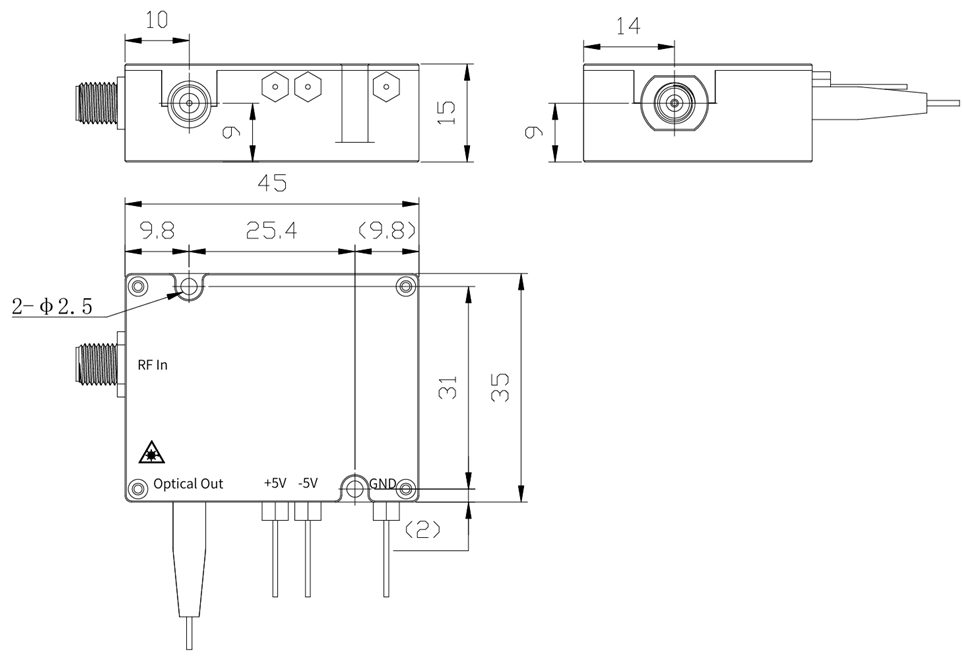

光发射模块(单位:mm)

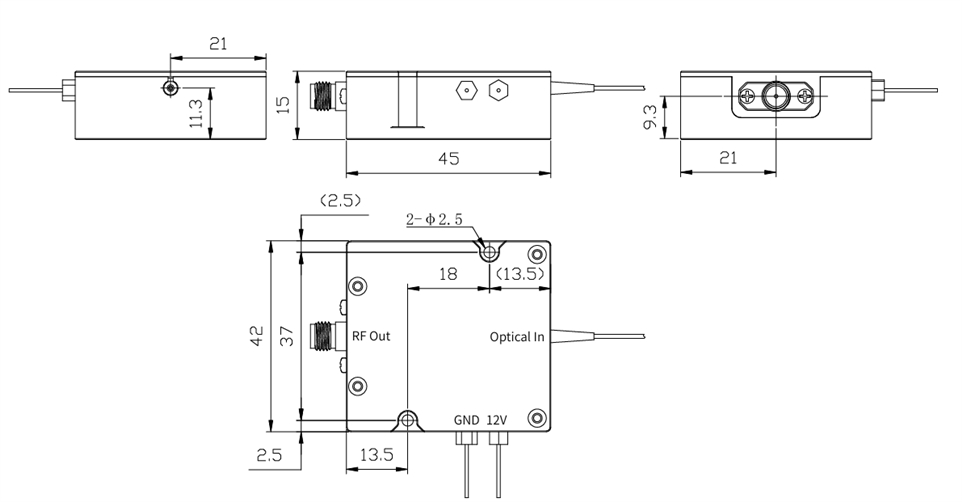

光接收模块(单位:mm)

五、功能定义&连接说明

5.1 光发射模块定义说明：

（1）RF in:射频调制信号输入；

（2）Optical out:光信号输出；

（3）+5V：+5V直流电源，模块工作电流＜500mA；

（4）-5V：-5V直流电源,模块工作电流＜500mA；

（5）GND：电源接地；

5.2 光接收模块定义说明：

（1）RF out:射频调制信号输出；

（2）Optical in:光信号输入；

（3）+12V：+12V直流电源，工作电流＜100mA；

（4）GND：电源接地；

5.3 使用步骤

      5.3.1光发射模块：

（1）从RF口输入射频信号（18G发射模块输入频率范围在0.1~18G，功率＜15dBm）；

（2）连接 ±5V 直流电源，电流＜500mA；

（3）用光功率计测试OUTPUT是否有稳定光输出；

      5.3.2光接收模块：

（1）RF接口连接到用户测试端；

（2）连接+12V电源，电流100mA;

（3）把发射模块输出的稳定光信号输入到INPUT

六、使用安全事项

安全防护：设备内激光器及掺铒光纤放大器输出大功率不可见激光，工作时严禁直视各模块连接器端面，避免灼伤眼睛与皮肤；设备含精密光学器件及静电敏感器件，操作时需避免剧烈振动、碰撞，防止尾纤折损，同时确保自身及设备可靠接地（如佩戴防静电手环），严禁擅自拆卸模块，以免造成不可恢复损坏并丧失质保资格。

供电操作：需严格按模块规格供电，光发射模块接入 ±5V 直流电源、光接收模块接入 + 12V 直流电源，严禁混淆电压；光发射模块工作电流需＜500mA，光接收模块工作电流需＜100mA，供电电源应具备限流功能；供电顺序需规范，光发射模块先接射频信号再通电源，光接收模块先通电源再接光信号，避免反向操作引发异常。

接口与信号管控：射频接口（SMA-K 型）、光纤接口（FC/APC 型）连接时需对准卡口缓慢操作，避免损坏针脚或接口；光纤接口连接前需用专用清洁纸擦拭端面，防止污渍影响传输；光发射模块 RF in 口输入射频信号需满足频率 0.1~18GHz、功率＜15dBm，接入接收模块的光信号需先经光功率计确认稳定；设备输入 / 输出特性阻抗为 50Ω，外部连接的射频线缆、测试仪器需匹配 50Ω 阻抗，避免信号反射。

环境与维护：设备工作环境温度需控制在 - 20℃~70℃，存储环境温度需在 - 40℃~80℃，避免高温、高湿、多尘或腐蚀性气体环境；日常建议每月检查 1 次，重点查看电源连接线是否松动老化、光纤端面是否清洁、模块外壳温度是否正常（工作时无明显烫手现象）；使用中若出现无信号、光功率异常等问题，先断电排查供电、接口及信号输入，无法解决时需联系厂家售后，不可自行维修。

参数与使用规范：设备实际参数以测试数据为准（如输入功率＜15dBm），调整参数需联系厂家技术人员，不可自行修改；需遵守报告声明要求，审慎参考文件内容，因使用不当造成的设备损坏、人身伤害等损失，厂家不承担责任。

申 明

    为了保证设备的正常运转、使用过程中设备和人身的安全，使用设备前请先阅读该文件。本公司对因设备使用不当造成的任何设备损坏、人身伤害和其他损失不负任何责任。

该文件所列的所有参数、操作、状态、描述都经过了严肃和严格的验证和测试，并力求达到了最佳的精确和准确度，但不保证该文件的完全准确性，请审慎地使用该文件。本公司有权更改其中的内容而不事先通知。任何问题请及时联络本公司。

本公司对该文件拥有版权，未经许可不得擅自复印、转载和传播。本公司保留追究一切责任的权利。
