康冠光电声光调制器系列
使用说明书

光纤耦合系列 · 自由空间系列

涵盖八种型号 · 全面归纳分析 · 详细操作指南

目    录

第一章  概述

1.1  光纤耦合系列

1.2  自由空间系列

第二章  系列与型号对比总览

2.1  调制信号与导通特性详细对比

第三章  通用使用方法

3.1  电源连接

3.2  射频功率调节

3.3  射频输出连接

3.4  激光源匹配要求

第四章  光纤耦合声光器件系列

4.1  0-5V模拟型

4.1.1  调制信号说明

4.1.2  功率调节

4.1.3  光纤接口注意事项

4.2  低电平导通型

4.2.1  调制信号说明

4.2.2  功率调节

4.3  高电平导通型

4.3.1  电源连接特殊说明

4.3.2  调制信号说明

4.3.3  功率调节

4.4  可调频型

4.4.1  调制信号说明

4.4.2  电脑控制调频操作步骤

4.4.3  功率调节

4.4.4  重要操作顺序

4.5  宽带电源型

4.5.1  调制信号说明

4.5.2  连接方式

4.5.3  功率调节

4.6  模拟+TTL型

4.6.1  调制信号说明

4.6.2  端口说明

第五章  自由空间声光器件系列

5.1  自由空间系列通用安装调节步骤

5.2  0~5V型（自由空间）

5.2.1  调制信号说明

5.2.2  连接方式

5.2.3  功率调节

5.3  高电平导通型（自由空间）

5.3.1  调制信号说明

5.3.2  功率调节

第六章  各型号关键差异对比

6.1  电源连接方式对比

6.2  输出端口与信号线对比

6.3  光纤耦合与自由空间系列差异对比

第七章  通用注意事项

7.1  禁止空载运行

7.2  散热要求

7.3  产品保护

第八章  各型号特殊注意事项

第九章  连接示意图

9.1  光纤耦合 0-5V模拟型 连接示意图

9.2  光纤耦合 低电平导通型 连接示意图

9.3  光纤耦合 高电平导通型 连接示意图

9.4  光纤耦合 宽带电源型 连接示意图

9.5  光纤耦合 模拟+TTL型 连接示意图

9.6  自由空间 0~5V型 连接示意图

9.7  自由空间 高电平导通型 连接示意图

第一章  概述

声光器件（Acousto-Optic Device）是利用声光效应对光束进行调制、偏转或移频的光电元器件，广泛应用于激光技术、光通信、光学仪器等领域。康冠光电KG-声光器件用户使用说明书涵盖光纤耦合声光调制器系列和自由空间声光调制器系列两大类别，包括产品使用方法、注意事项、产品分类说明及连接示意图等旨在为用户提供全面、系统的操作指南。

本说明书涵盖的八种型号声光调制器AOM按照光路类型可分为两大系列：光纤耦合系列和自由空间系列。光纤耦合系列包含六种型号，分别采用不同的调制方式（模拟信号、TTL数字信号、可调频、宽带电源、模拟+TTL组合等）；自由空间系列包含两种型号，采用模拟信号和TTL数字信号调制。两大系列在基本原理上相同，但在光路接口、安装调节方式和维护保养等方面存在显著差异。

1.1  光纤耦合系列

光纤耦合声光器件通过光纤接口（FC/PC或FC/APC）输入和输出光信号，内部声光晶体完成光束的调制与偏转。该系列具有结构紧凑、光路封闭、插入损耗低等优点，适用于对光路稳定性要求较高的应用场景。光纤耦合系列共包含六种型号，其中不同型号的主要差异体现在驱动电源的调制方式、功率调节方向、输出端口名称及连接线类型等方面。

1.2  自由空间系列

自由空间声光器件通过开放的通光孔输入和输出光束，需要配合三维调节架进行精确对准和布拉格角调节。该系列具有光路灵活、可观察衍射光斑、适合实验调试等优点，适用于需要直观观察和调节光路的研究与实验场景。自由空间系列共包含两种型号，分别采用模拟信号和TTL高电平导通调制方式。与光纤耦合系列相比，自由空间系列需要额外的光路调节步骤，且维护保养方面需特别注意保护通光孔。

第二章  系列与型号对比总览

下表对八种声光器件型号的关键参数进行了全面对比，帮助用户快速了解各型号之间的异同，以便根据实际应用需求选择合适的型号。

表 1  八种声光器件型号关键参数对比

型号	光路类型	调制方式	导通类型	功率调节方向	输出端口/线缆	电源连接方式
0-5V模拟型	光纤耦合	模拟信号(0~5V)	模拟量控	顺时针减小，逆时针增大	功率输出/SMA	电源线连接+24V端口
低电平导通型	光纤耦合	TTL数字信号	低电平导通	顺时针减小，逆时针增大	功率输出/SMA	电源线连接+24V端口
高电平导通型	光纤耦合	TTL数字信号(0V-3.3/5V)	高电平导通	顺时针减小，逆时针增大	功率输出/SMA	穿心电容(针脚正极，焊片负极)
可调频型	光纤耦合	TTL数字信号+电脑控制	低电平导通	顺时针增大，逆时针减小	输出/SMA	电源线连接+24V端口
宽带电源型	光纤耦合	射频输入(宽带信号)	射频输入控制	顺时针增大，逆时针减小	射频输出/BNC→SMA	电源线连接+24V端口
模拟+TTL型	光纤耦合	ACM模拟+TTL方波/脉冲	拨码开关切换	Prf控制(出厂已调)	输出/连接AOM	电源线连接+24V端口
0~5V型	自由空间	模拟信号(0~5V)	模拟量控	顺时针增大，逆时针减小	RF/BNC	电源线连接+24V端口
高电平导通型	自由空间	TTL数字信号	高电平导通	顺时针增大，逆时针减小	功率输出/SMA	电源线连接+24V端口



2.1  调制信号与导通特性详细对比

下表详细展示了各型号的调制信号类型、导通/关断条件及特殊说明，这是各型号之间最核心的差异所在。用户在选型和使用时必须充分理解各型号的导通特性，以避免操作失误。

表 2  各型号调制信号与导通特性对比

型号	调制端口名称	信号类型	导通条件	关断条件	特殊说明
0-5V模拟型	调制	0~5V模拟信号	输入电压越高，射频功率输出越大	输入电压为0V时关断	输入直流电压5V时，AOM插损最小
低电平导通型	调制	TTL数字信号	低电平导通	高电平关断	不接控制信号只通24V即工作
高电平导通型(光纤)	调制	TTL数字信号(0V-3.3/5V)	高电平(5V)导通	低电平关断	必须在调制端给5V才有射频功率输出
可调频型	调制+控制	TTL数字信号+电脑控制	低电平导通	高电平关断	需配合电脑软件控制调频
宽带电源型	射频输入	宽带射频信号	射频输入有信号则工作	无射频输入则关断	射频输入端口为BNC接口
模拟+TTL型	ACM+TTL	ACM模拟+TTL方波/脉冲	拨码开关切换模式	拨码开关切换模式	S1~S4拨码控制工作方式
0~5V型(自由空间)	0-5V	0~5V模拟信号	5V时射频输出功率最大	0V时关断	建议调试时先让信号持续5V
高电平导通型(自由空间)	调制	TTL数字信号	高电平(5V)导通	低电平关断	必须在调制端给5V才有射频功率输出

第三章  通用使用方法

本章归纳了八种型号声光器件共有的基本操作步骤，这些步骤是所有型号都需要遵循的通用规范。各型号的特殊操作步骤将在后续章节中详细说明。

3.1  电源连接

驱动电源的“+24V”端口请使用配套的电源连接线，电源连接线一头按正负极连接驱动电源“+24V”端口，另一头按电源线的正负极标注正确连接到24V电源正负极。如果连接反了很可能直接烧坏驱动电源。特别注意：高电平导通型（光纤耦合）的电源连接方式不同，其采用穿心电容接线方式，针脚为正极，焊片为负极。

⚠ 电源正负极不可接反，否则可能烧坏驱动电源！

3.2  射频功率调节

驱动电源的输出功率是可调的。一般出厂之前射频输出功率已经和声光器件一起配套调制好，如无特殊需求请勿再调节。如果需要改变射频功率，请用一字螺丝刀旋转相应端口内的小孔旋钮。需要特别注意的是，不同型号的功率调节方向存在差异，具体如下表所示。

表 3  各型号射频功率调节方向对比

型号	调节端口名称	顺时针效果	逆时针效果
0-5V模拟型	调幅	功率减小	功率增大
低电平导通型	调幅	功率减小	功率增大
高电平导通型(光纤)	调幅	功率减小	功率增大
可调频型	调幅	功率增大	功率减小
宽带电源型	功率调节	功率增大	功率减小
模拟+TTL型	Prf	出厂已调好，勿调	出厂已调好，勿调
0~5V型(自由空间)	侧面小孔旋钮	功率增大	功率减小
高电平导通型(自由空间)	调幅	功率增大	功率减小

⚠ 不同型号的功率调节方向存在差异，请务必确认型号后再调节，避免调节方向错误导致器件损坏！

3.3  射频输出连接

驱动电源的射频功率输出端口需要用配套的信号线连接到声光器件。不同型号的输出端口名称和信号线类型有所不同：大部分型号使用“功率输出”端口配合SMA信号线；可调频型和模拟+TTL型使用“输出”端口配合SMA信号线；宽带电源型使用“射频输出”端口配合BNC转SMA信号线；0~5V自由空间型使用“RF”端口配合BNC信号线。连接时请确保接口拧紧，避免接触不良影响射频传输。

3.4  激光源匹配要求

使用声光器件时，使用的激光光源一定要和购买前所述激光光源一致，不然会影响到声光器件测试时的插入插损变大。这是因为声光晶体的设计和增透膜的镀膜都是针对特定波长优化的，使用不匹配的激光源会导致衍射效率下降、插入损耗增大等问题。

第四章  光纤耦合声光器件系列

光纤耦合声光器件通过光纤接口（FC/PC或FC/APC）输入和输出光信号，具有结构紧凑、光路封闭、插入损耗低等优点。本章详细介绍六种光纤耦合型号的使用方法，重点突出各型号的特殊操作步骤和注意事项。

4.1  0-5V模拟型

4.1.1  调制信号说明

“调制”端口是用于加载控制信号的，是标准0~5V模拟信号。输入电压越高，射频功率输出越大；输入电压为0V时射频输出关断。输入直流电压5V时，AOM插损最小，即器件处于最佳工作状态。该型号适用于需要连续调节光束强度的应用场景，如光功率控制、光强衰减补偿等。

注：输入直流电压5V时，AOM插损最小。

4.1.2  功率调节

请用一字螺丝刀旋转“调幅”端内的小孔旋钮。顺时针旋转功率减小，逆时针旋转功率增大。一般出厂前射频输出功率已经和声光器件一起配套调制好，如无特殊需求请勿再调节。

4.1.3  光纤接口注意事项

在用声光器件光纤接口连接光源或光电探头时，请仔细确认声光器件光纤接口是FC/PC还是FC/APC。如果声光器件光纤接口和被连接设备接口不吻合，请使用转接头保证接口一致，不然会影响到声光器件测试时的插入插损变大。FC/PC接口为平面磨抛端面，FC/APC接口为斜面磨抛端面（通常为8°斜角），两者不可直接对接，否则会产生严重的接口损耗和回波干扰。

4.2  低电平导通型

4.2.1  调制信号说明

“调制”端口是用于加载控制信号的，是标准TTL数字信号。电源为低电平导通，意味着不接控制信号只通24V驱动电源就在工作，即默认状态为射频输出导通。当调制端加载高电平信号时，射频输出关断。该型号适用于需要快速开关光束的场景，如光开关、脉冲选择等。

注：电源为低电平导通，意味着不接控制信号只通24V驱动电源就在工作。

4.2.2  功率调节

请用一字螺丝刀旋转“调幅”端内的小孔旋钮。顺时针旋转功率减小，逆时针旋转功率增大。一般出厂前射频输出功率已经和声光器件一起配套调制好，如无特殊需求请勿再调节。

4.3  高电平导通型

4.3.1  电源连接特殊说明

本型号的电源连接方式与其他型号不同，采用穿心电容接线方式：“+24V”（穿心电容）针脚为正极，焊片为负极。连接时请确保正负极正确，如果连接反了很可能直接烧坏驱动电源。穿心电容的设计可以有效滤除高频干扰，提高电源的稳定性和抗干扰能力。

⚠ 本型号采用穿心电容接线，针脚为正极，焊片为负极，与其他型号接线方式不同！

4.3.2  调制信号说明

“调制”端口是用于加载控制信号的，是标准TTL数字信号（0V-3.3/5V）。电源为高电平导通，必须在“调制”端给5V电压才会有射频功率输出。当调制端为低电平时，射频输出关断。该型号适用于需要精确控制射频开关的场景，如同步触发、时间门控制等。

注：电源为高电平导通，必须在“调制”端给5V电压才会有射频功率输出。

4.3.3  功率调节

请用一字螺丝刀旋转“调幅”端内的小孔旋钮。顺时针旋转功率减小，逆时针旋转功率增大。一般出厂前射频输出功率已经和声光器件一起配套调制好，如无特殊需求请勿再调节。

4.4  可调频型

4.4.1  调制信号说明

“调制”端口是用于加载控制信号的，是标准TTL数字信号。电源为低电平导通，意味着不接控制信号只通24V驱动电源就在工作。本型号的特殊之处在于可以通过电脑软件控制驱动电源的工作频率，实现射频频率的精确调节。

注：电源为低电平导通，意味着不接控制信号只通24V驱动电源就在工作。

4.4.2  电脑控制调频操作步骤

使用配套的信号线一头连接驱动电源“控制”端口，另一头连接电脑。在确认所有连接线都连接好的情况下（驱动和声光器件已连接），打开电容控制软件，打开24V电源，在软件上方会显示连接的COM口并选择相应串口连接。调频步进单位按客户自己需求调好，然后点击软件右上方的“打开”选项，并点击软件下方的“开始调频”。

4.4.3  功率调节

请用一字螺丝刀旋转“调幅”端内的小孔旋钮。注意：本型号顺时针旋转功率增大，逆时针旋转功率减小，与0-5V模拟型、低电平导通型和高电平导通型（光纤）的调节方向相反！

⚠ 本型号功率调节方向与部分型号相反，请务必确认后再调节！

4.4.4  重要操作顺序

⚠ 先开24V电源，再开软件；先关软件，再关24V电源！每一次重新开始都需要关闭软件再重新打开。在调频电源软件关闭之前，不能关闭24V电源。

4.5  宽带电源型

4.5.1  调制信号说明

本型号采用“射频输入”端口加载宽带信号，与其他型号的调制方式有本质区别。宽带电源型不是通过内部射频源产生固定频率的射频信号，而是将外部输入的宽带射频信号经过放大后输出到声光器件。这种设计使得用户可以灵活控制射频信号的频率和调制方式，适用于需要宽带调制的应用场景。

4.5.2  连接方式

“射频输入”端口使用BNC接口，配套BNC转SMA信号线连接。“射频输出”端口也使用BNC转SMA信号线连接到声光器件。请确保所有接口连接牢固，避免接触不良影响射频信号传输质量。

4.5.3  功率调节

请用一字螺丝刀旋转“功率调节”端内的小孔旋钮（注意端口名称为“功率调节”，与其他型号的“调幅”不同）。顺时针旋转功率增大，逆时针旋转功率减小。

4.6  模拟+TTL型

4.6.1  调制信号说明

本型号支持两种调制模式：ACM模拟调制和TTL方波/脉冲调制，通过拨码开关S1~S4控制驱动电源的工作方式。用户可以根据实际需求灵活切换调制模式，实现模拟量控或数字开关控制。这种双模式设计使得本型号具有很强的通用性，可以满足多种不同的应用场景需求。

4.6.2  端口说明

“ACM”端口用于加载模拟调制信号，“TTL”端口用于加载TTL方波/脉冲调制信号。“Prf”端口用于控制射频功率，出厂时已调好，如无特殊需求请勿调节。“输出”端口连接声光器件。S1、S2、S3、S4拨码用于控制驱动电源的工作方式，不同的拨码组合对应不同的工作模式，具体设置请参照产品随附的拨码设置说明。

第五章  自由空间声光器件系列

自由空间声光器件通过开放的通光孔输入和输出光束，需要配合三维调节架进行精确对准和布拉格角调节。与光纤耦合系列相比，自由空间系列需要额外的光路调节步骤，但具有光路灵活、可直观观察衍射光斑等优势。本章详细介绍两种自由空间型号的使用方法。

5.1  自由空间系列通用安装调节步骤

自由空间声光器件的安装调节是两种型号共有的操作步骤，具体如下：

步骤1：当所有外接设备和电路都连接好以后，将声光器件固定在三维调节架上，通光上下调节声光器件高度，使激光束通光声光器件的最佳通光位置。

注：最佳通光位置是晶体按厚度是中间，按前后是离金电极1.5mm处。

步骤2：打开24V电源并加载信号（建议调试衍射光强时先让信号持续5V，使驱动电源持续工作），左右微调声光器件的Bragg角，使一级衍射光强达到最高。

步骤3：当声光器件调好一级衍射光后，可以按测试要求加载任意信号。

5.2  0~5V型（自由空间）

5.2.1  调制信号说明

“0-5V”端口是用于加载控制信号的，为0~5V模拟信号。输入电压为0V时关断，输入电压为5V时射频输出功率达到最大。该型号的调制方式与光纤耦合的“0-5V模拟型”基本相同，但光路结构不同，需要额外的安装调节步骤。

5.2.2  连接方式

驱动电源的“RF”为射频功率输出端口，请用配套的BNC信号线连接，信号线另一头BNC直接连接声光器件。注意本型号使用的是BNC接口，与大部分光纤耦合型号的SMA接口不同。

5.2.3  功率调节

请用一字螺丝刀旋转侧面小孔旋钮。顺时针旋转功率增大，逆时针旋转功率减小。注意本型号的功率调节旋钮位置为侧面小孔，与其他型号的“调幅”端口不同。

5.3  高电平导通型（自由空间）

5.3.1  调制信号说明

“调制”端口是用于加载控制信号的，是标准TTL数字信号。电源为高电平导通，必须在“调制”端给5V电压才会有射频功率输出。当调制端为低电平时，射频输出关断。该型号的调制特性与光纤耦合的“高电平导通型”相同，但光路结构不同，需要额外的安装调节步骤。

注：电源为高电平导通，必须在“调制”端给5V电压才会有射频功率输出。

5.3.2  功率调节

请用一字螺丝刀旋转“调幅”端内的小孔旋钮。顺时针旋转功率增大，逆时针旋转功率减小。注意本型号的功率调节方向与光纤耦合的高电平导通型相反！

第六章  各型号关键差异对比

本章通过多维度对比表格，系统性地展示八种型号之间的关键差异，帮助用户快速定位所需型号并避免操作混淆。

6.1  电源连接方式对比

表 4  电源连接方式对比

型号	电源连接方式	说明
0-5V模拟型	电源线连接+24V端口	标准电源线连接
低电平导通型	电源线连接+24V端口	标准电源线连接
高电平导通型(光纤)	穿心电容接线	针脚正极，焊片负极，与其他型号不同
可调频型	电源线连接+24V端口	标准电源线连接
宽带电源型	电源线连接+24V端口	标准电源线连接
模拟+TTL型	电源线连接+24V端口	标准电源线连接
0~5V型(自由空间)	电源线连接+24V端口	标准电源线连接
高电平导通型(自由空间)	电源线连接+24V端口	标准电源线连接



6.2  输出端口与信号线对比

表 5  输出端口与信号线对比

型号	输出端口名称	信号线类型	连接对象
0-5V模拟型	功率输出	SMA	声光器件SMA接口
低电平导通型	功率输出	SMA	声光器件SMA接口
高电平导通型(光纤)	功率输出	SMA	声光器件SMA接口
可调频型	输出	SMA	声光器件SMA接口
宽带电源型	射频输出	BNC→SMA	声光器件SMA接口
模拟+TTL型	输出	连接AOM	声光器件
0~5V型(自由空间)	RF	BNC	声光器件BNC接口
高电平导通型(自由空间)	功率输出	SMA	声光器件SMA接口



6.3  光纤耦合与自由空间系列差异对比

表 6  光纤耦合与自由空间系列差异对比

对比项目	光纤耦合系列	自由空间系列
光路接口	光纤接口(FC/PC或FC/APC)	开放通光孔
安装方式	直接连接光纤即可	需固定在三维调节架上
光路调节	无需调节Bragg角	需调节Bragg角使衍射光最强
最佳通光位置	光纤内部已定位	晶体厚度中间，离金电极1.5mm处
维护保养	保护光纤、盖帽子保护接口	保护通光孔、避免灰尘进入晶体
光路稳定性	高（封闭光路）	低（易受环境干扰）
调试便捷性	简单，即插即用	复杂，需精细调节
适用场景	工程应用、稳定输出	实验研究、光路调试

第七章  通用注意事项

以下注意事项适用于所有八种型号的声光器件，请务必严格遵守，以确保设备安全和使用寿命。

7.1  禁止空载运行

声光器件在高频条件下工作。为防止人为损坏，当“功率输出”端未连接负载时（即未连接声光器件），不得加载24V电源，以防RF射频源空载导致高频振荡损坏元器件。特别是在测试完成后，一定记住及时关闭24V电源，避免驱动电源空载。这是所有型号最重要的共同注意事项，违反此规则可能导致驱动电源永久损坏。

7.2  散热要求

驱动电源在通电之前，请务必将驱动电源放置或固定到散热效果好的金属板上，避免因为驱动散热效果差导致电源内部元器件损坏。驱动电源在工作时会产生较大的热量，如果散热不良，可能导致内部温度过高，从而影响射频输出稳定性甚至烧坏元器件。建议使用厚度不小于2mm的铝制或铜制散热板，并确保散热板与驱动电源之间接触良好。

7.3  产品保护

产品应轻拿轻放，避免冲击。声光晶体和内部光学元件对机械振动和冲击非常敏感，剧烈的冲击可能导致晶体破裂或光路偏移，从而影响器件性能甚至导致器件损坏。在搬运和存储时，应使用防震包装，避免与其他硬物碰撞。

第八章  各型号特殊注意事项

除了第七章的通用注意事项外，各型号还有一些特殊的注意事项，下表对此进行了归纳总结。

表 7  各型号特殊注意事项汇总

型号	特殊注意事项
0-5V模拟型	输入直流电压5V时AOM插损最小；注意保护光纤，避免损伤或折断；光纤接口使用完后要盖帽子，避免接口端面磨损或污染；确认光纤接口类型(FC/PC或FC/APC)匹配
低电平导通型	低电平导通，不接控制信号即工作；注意保护光纤，避免损伤或折断；光纤接口使用完后要盖帽子；确认光纤接口类型匹配
高电平导通型(光纤)	采用穿心电容接线（针脚正极、焊片负极）；必须在调制端给5V才有射频输出；注意保护光纤；光纤接口使用完后要盖帽子；确认光纤接口类型匹配
可调频型	先开24V电源再开软件，先关软件再关24V电源；每次重新开始都需关闭软件再重新打开；调频软件关闭前不能关24V电源；注意保护光纤；光纤接口使用完后要盖帽子；确认光纤接口类型匹配
宽带电源型	射频输入端口为BNC接口；注意保护光纤；光纤接口使用完后要盖帽子；确认光纤接口类型匹配
模拟+TTL型	S1~S4拨码控制工作方式，请参照拨码设置说明；Prf出厂已调好，勿调节；注意保护光纤；光纤接口使用完后要盖帽子；确认光纤接口类型匹配
0~5V型(自由空间)	使用完成后注意保护通光孔，避免灰尘进入声光晶体表面，通光烧坏增透膜；需固定在三维调节架上并调节Bragg角
高电平导通型(自由空间)	必须在调制端给5V才有射频输出；使用完成后注意保护通光孔，避免灰尘进入声光晶体表面，通光烧坏增透膜；需固定在三维调节架上并调节Bragg角

第九章  连接示意图

本章展示各型号声光器件的连接示意图，帮助用户直观了解各设备之间的连接关系。请按照示意图正确连接各设备，确保接口匹配和信号流向正确。

9.1  光纤耦合 0-5V模拟型 连接示意图

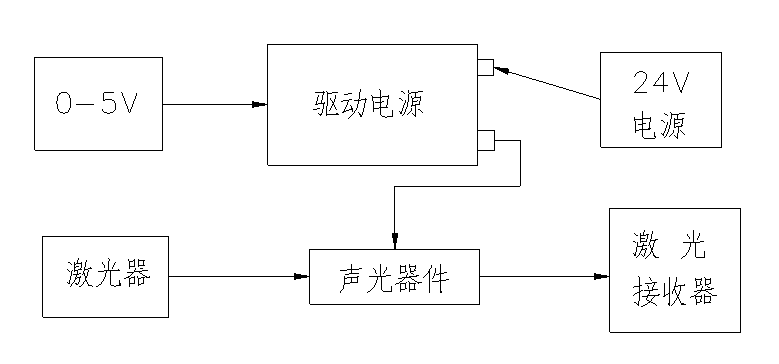

图 1  光纤耦合 0-5V模拟型连接示意图

9.2  光纤耦合 低电平导通型 连接示意图

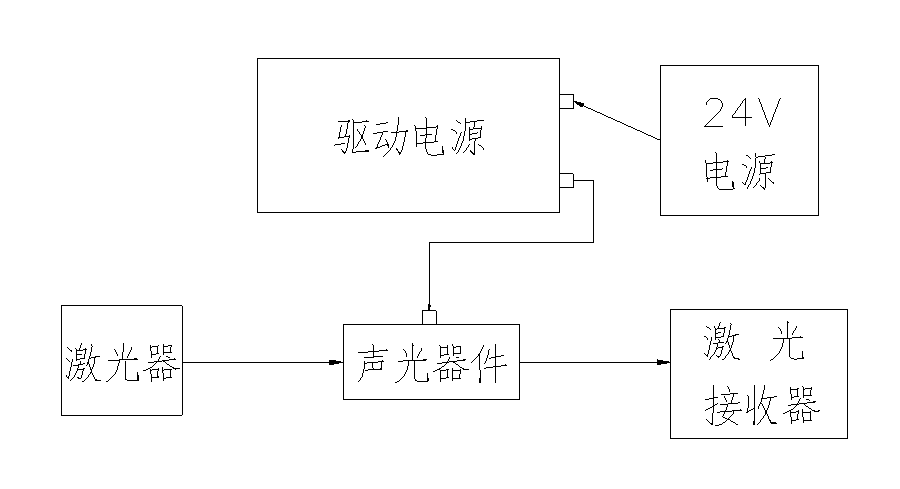

图 2  光纤耦合 低电平导通型连接示意图

9.3  光纤耦合 高电平导通型 连接示意图

图 3  光纤耦合 高电平导通型连接示意图

9.4  光纤耦合 宽带电源型 连接示意图

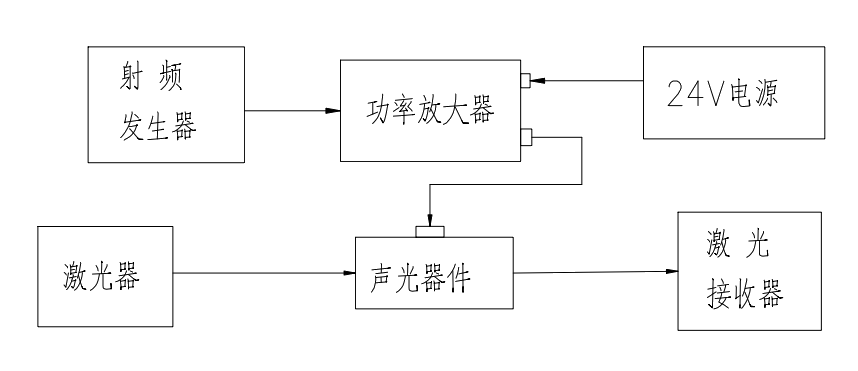

图 4  光纤耦合 宽带电源型连接示意图

9.5  光纤耦合 模拟+TTL型 连接示意图

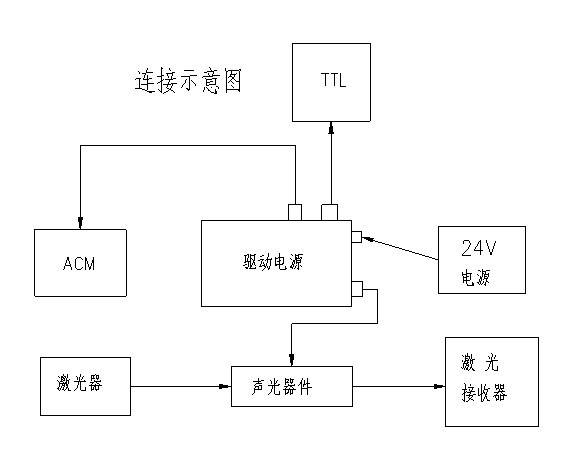

图 5  光纤耦合 模拟+TTL型连接示意图

9.6  自由空间 0~5V型 连接示意图



图 6  自由空间 0~5V型连接示意图

9.7  自由空间 高电平导通型 连接示意图



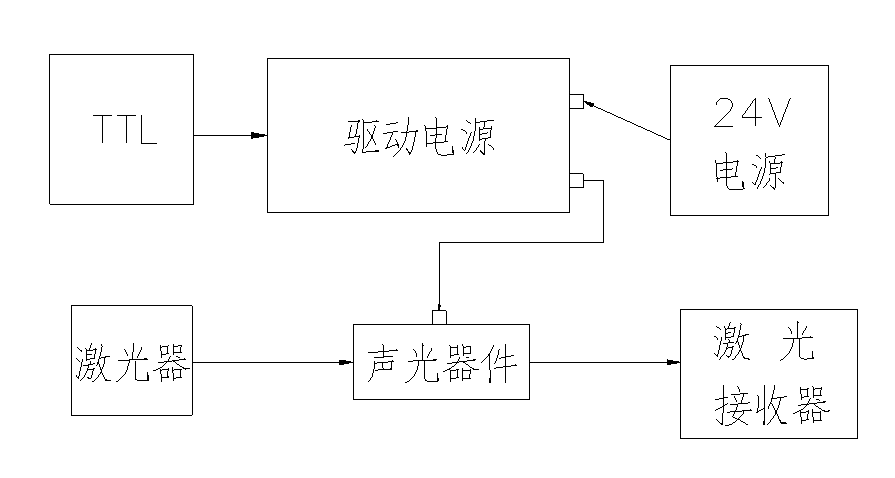

图 7  自由空间 高电平导通型连接示意图



注：可调频型无单独连接示意图，其连接方式与低电平导通型基本相同，额外增加“控制”端口连接电脑的信号线。

---
