KG-ROFBox系列40GHz外调模拟光收发模块
KG-ROFBox系列外调制宽带模拟射频光收发传输链路，采用外调工作方式，可以提供1-40GHz频率范围内的射频信号光传输，为各种模拟宽带微波应用提供了性能卓越的线性光纤通信。由于避免采用昂贵的同轴电缆或波导，传输距离的限制被取消，极大地提高了微波通信的信号质量和可靠性，可广泛应用于远程无线，定时以及基准信号分配，遥测及延迟线等微波通信领域。
产品特点
l 高带宽可选1-40GHz
l 优异的RF响应平坦度
l 宽动态范围
l 全透明工作方式，适用各种信号编码，通信标准、网络协议
l 工作波长可选择1550nm和1310nm波长
l 集成了自动功率控制（APC ）和自动温度控制（ATC ）电路
l 内置高性能激光器以及光放大模块，实现增益调节及自动控制
l 内置驱动RF放大器，可以提供应用更多的灵活性
应用领域
l 远程天线
l 长距离模拟光纤通讯
l 军用三波通信
l 跟踪，遥测及控制 (TT&C)
l 延迟线(Delay lines)
l 相控阵
电子对抗 地表卫星通信 微波光子雷达
性能参数
|
参数 |
测试条件 |
指标 |
||
|
型号 |
|
ROFBox-0118 |
ROFBox-1840 |
ROFBox-0140 |
|
工作波长（nm） |
|
1310/1550 |
1550 |
1550 |
|
工作频率(GHz) (S21) |
|
1～18 |
18～40 |
1～40 |
|
链路增益（dB） （典型值） |
0dBm输入 |
0 |
0 |
0 |
|
带内平坦度（dB） |
0dBm输入 |
＜±2 |
＜±3 |
＜±6 |
|
电反射（dB）（S11/S22） |
|
＜-9 |
||
|
驻波比（dB） |
|
＜2（典型值1.5） |
||
|
P-1dB输入（dBm） |
____ |
＞15 |
||
|
光纤类型 |
____ |
SM（单模）或PM（保偏） |
||
|
光纤接口 |
____ |
FC/APC |
||
|
射频接口 |
____ |
SMA-K型 |
2.92-K型 |
2.92-K型 |
|
输入/输出阻抗(Ω) |
全带宽 |
50 |
||
|
使用环境温度 |
____ |
-40℃～+70℃ |
||
|
贮存环境温度 |
____ |
-55℃～+85℃ |
||
|
供电 |
____ |
内置电池或适配器供电 |
||
|
供电电压 |
____ |
DC12V 或 AC220V |
||

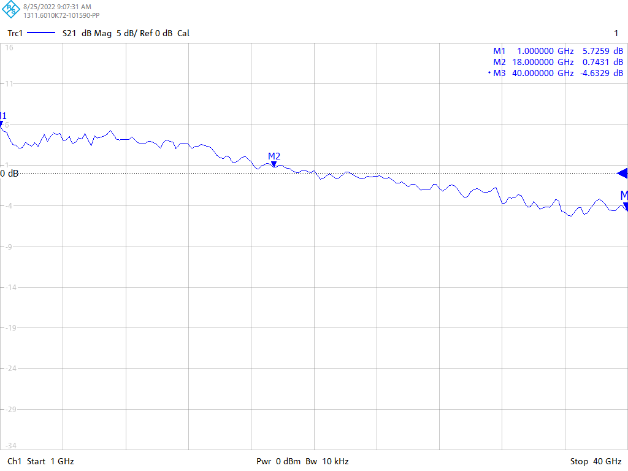

典型链路增益曲线

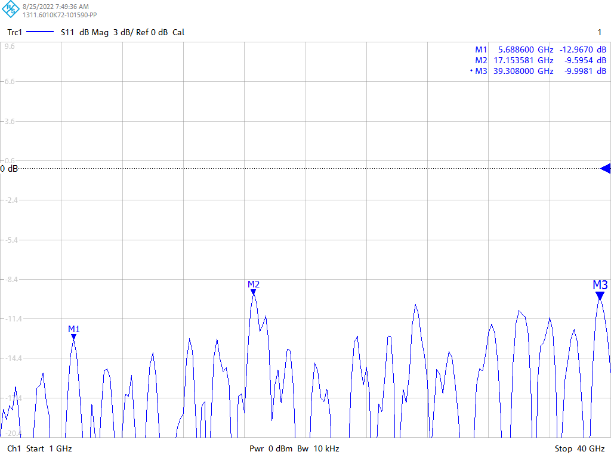

ROFBox0140, 1-40G, S21&S11曲线
订货信息
|
KG |
ROFBox |
X |
XX |
X |
XX |
XXX |
|
|
ROFBox |
封装： D---台式 |
工作频率： 1G----1GHz 18G----18GHz 40G----40GHz
|
工作波长： 13---1310nm 15---1550nm DWDM/CWDM波长请指定，如C33
|
光纤接头： FP---FC/PC FA---FC/APC SP---用户指定 |
尾纤： P---PMF S---SMF
|
*如有特殊要求请联系我公司销售人员
