KG-ROFxxxxT 系列模拟宽带光收发链路

KG-ROFxxxxT 系列模拟宽带光收发链路是一款专门针对复杂电磁环境下实时测量DC至1GHz电信号的光纤远传设备。发射模块具有1 MΩ/50 Ω BNC输入，可连接多种传感设备（电流探头、高压探头或特定的高频测量设备）。在发射模块中，输入电信号经过调制和转换，成为光信号，并通过单模光纤发送到接收模块。接收器模块将光信号转换回电信号。光信号传输通过自动电平控制进行调节，以保持精确和恒定的性能，不受光损耗的影响。收发模块均支持电池供电和远程控制，光发射模块还包括一自适应可调衰减器（1:1/10:1/100:1），用于调整接收信号电平，以优化动态范围。此外，当设备不使用时，可以远程进入低功耗待机模式，以节省电池电源，LED指示灯显示工作状态。

附件下载

KG-ROFxxxxT 系列模拟宽带光收发链路

产品特点

DC-500MHz\DC-1GHz带宽可选
光插损补偿自适应
增益可调，输入动态范围优化
支持远程控制
电池供电，方便外场使用

应用领域

模拟信号远传
电磁场测试
舰载射频分布
卫星地面站时钟传输

链路指标

参数	数值	备注
带宽	DC-500MHz, DC-1GHz 可选

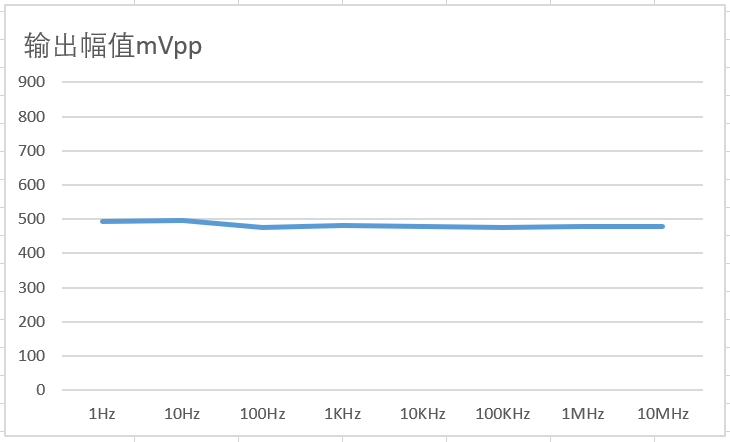

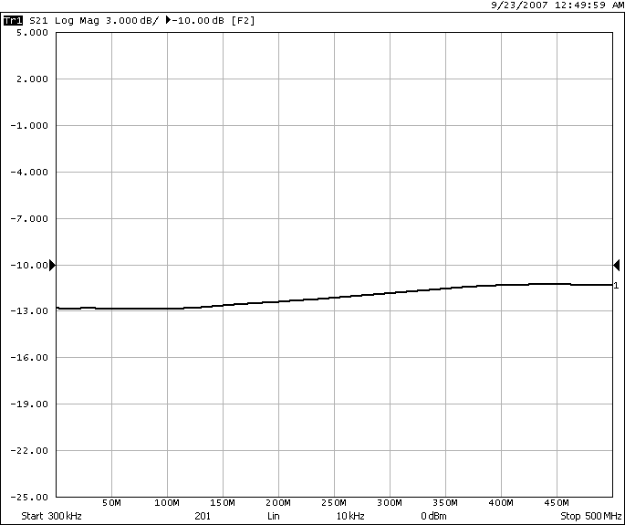

带内平坦度	DC-500MHz: ±1 dB， DC-1GHz: ±1.5dB
链路衰减档位	1:1/ 10:1 /100:1, 上位机控制
输入阻抗	1 MΩ / 50 Ω,上位机控制
输出阻抗	50 Ω
最大输出幅值	±0.7Vp
瞬时动态范围	＞55dB
输出噪声	2mV	50 Ω, RMS
光插损补偿	自动
激光器波长（TX/RX）	1310nm /1550nm
最大抗场强能力	＞500kV/m
工作温度	-10℃~ +50℃
最远传输距离	≥1km

发射机（TX）指标

参数	数值	备注
输入衰减比例	1:1/ 10:1 /100:1，上位机控制
输入阻抗	1 MΩ / 50 Ω, 上位机控制
最大输入功率（CW）	0.4W	Input=50 Ω,
最大输入电压幅值	1:1 ±3Vp 10:1 ±30Vp 100:1 ±125Vp
输入保护电压幅值	1:1 ±0.7Vp 10:1 ±7Vp 100:1 ±70Vp
RF输入接口	BNC female
激光器波长（TX/RX）	1310nm /1550nm
激光器输出功率	＜5mW
内置测试方波信号	500Hz，0-0.5V
光接口	FC/APC
供电方式	内置电池
满电工作时长	48h
外形尺寸	100mm65mm40mm
重量	450g

接收机（RX）指标

参数	数值	备注
RF输出端口	BNC female	50 Ω
输出功率1dB压缩点	＜10KHz : +9dBm 10KHz ~ 200MHz : +10 dBm 200 ~ 500MHz : +2 dBm 500 ~ 1000MHz : 0 dBm
输出噪声电压	2mV	50 Ω，RMS
最大输出动态	±0.7Vp
数字光信号	1550nm / 2mW
光插损补偿	自动
光接口	FC/APC
远程控制接口	Mini-USB
供电方式	内置电池
满电工作时长	48h
外形尺寸	100mm65mm40mm
重量	450g
